MEASUREMENT & INSPECTION
TEMPERATURE
ULTRASONIC
LIGHT
GAUGING
RADAR
MEASURING LIGHT
SCREENS

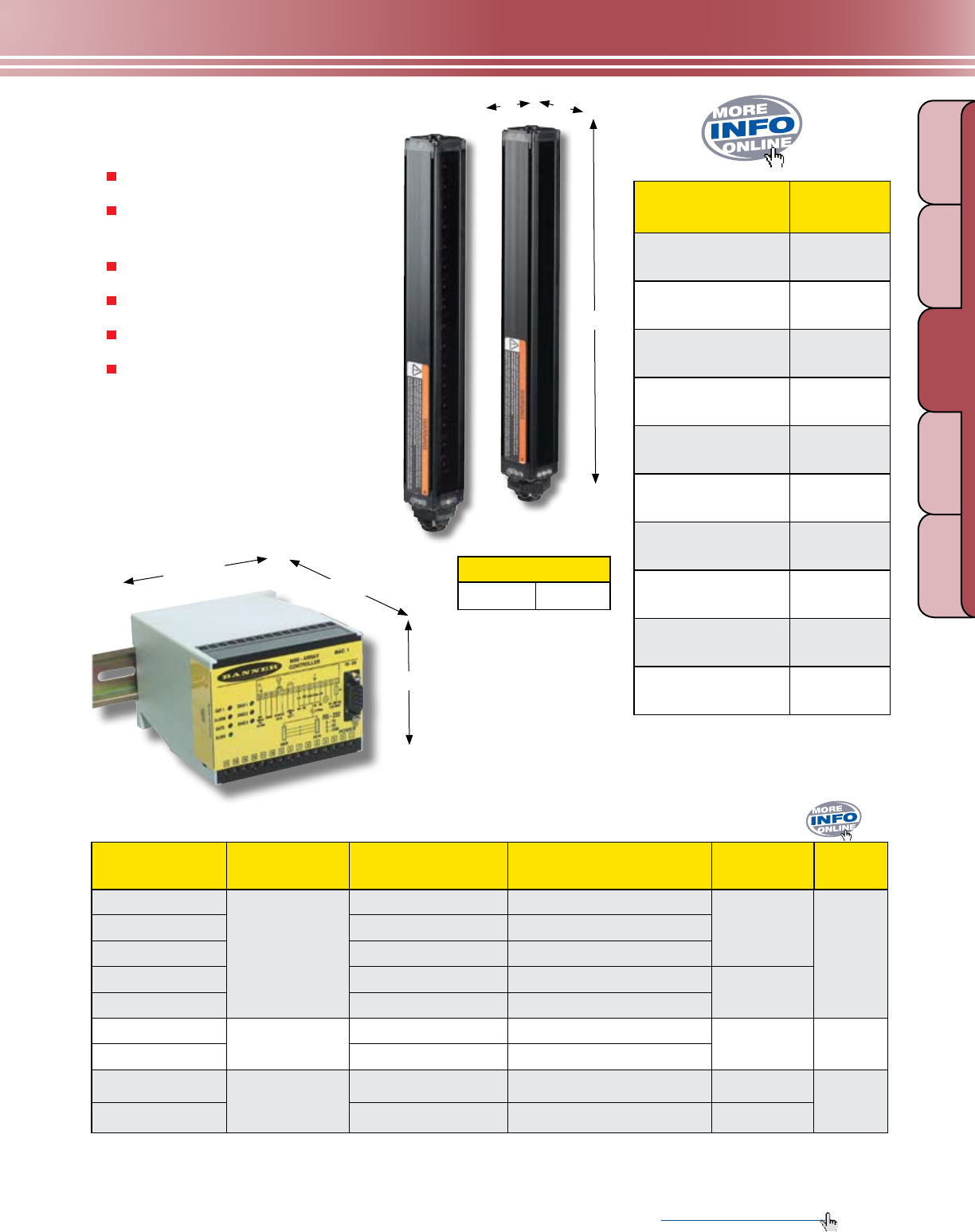

A-GAGE
®
MINI-ARRAY
®
System
Ten array lengths
Minimum object detection size
of 19 or 38 mm
Emitter/receiver separation up to 17 m
Configurable controller
Rugged aluminum housing
5-pin Mini-style QD cables with shield
and “twisted pair” ordered separately
(see page 421)
Detailed
Dimension
s
A-GAGE
®
MINI-ARRAY
®
Controllers
, 16-30V dc
Controller
Models Inputs
Solid-State
Discrete Outputs
Analog
Outputs
Serial
Output
Data
Sheet
MAC-1
1 Sensor pair &
Trigger (Gate)
1 Reed & 1 NPN
RS-232 &
RS-485
43298
MACN-1
2 NPN
MACP-1
2 PNP
MACV-1
1 NPN (2) 0-10V Sourcing
RS-232
MACI-1
1 NPN (2) 4-20 mA Sinking
MAC16N-1
1 Sensor pair &
Trigger (Gate)
16 NPN
RS-232
43298
MAC16P-1
16 PNP
MACNXDN-1*
1 Sensor pair &
Trigger (Gate)
2 NPN
59437
MACPXDN-1*
2 NPN
* DeviceNet™ models
One controller and an emitter/receiver pair (of matching length and resolution) required per system.
DeviceNet™ is a trademark of the Open DeviceNet Vendor Association, Inc.
Emitter/Receiver
Models
Housing
Length (L)
BMEL6..A Emitter
BMRL6..A Receiver
201 mm
BMEL12..A Emitter
BMRL12..A Receiver
356 mm
BMEL18..A Emitter
BMRL18..A Receiver
505 mm
BMEL24..A Emitter
BMRL24..A Receiver
659 mm
BMEL30..A Emitter
BMRL30..A Receiver
810 mm
BMEL36..A Emitter
BMRL36..A Receiver
963 mm
BMEL42..A Emitter
BMRL42..A Receiver
1115 mm
BMEL48..A Emitter
BMRL48..A Receiver
1267 mm
BMEL60..A Emitter
BMRL60..A Receiver
1572 mm
BMEL72..A Emitter
BMRL72..A Receiver
1877 mm
100.0 mm
75.0 mm
110.0 mm
MINI-ARRAY
Controller
L
D
W
Downloa
d
PDF
MINI-ARRAY Sensors
W = 38.1 mm D = 38.1 mm
