MEASUREMENT & INSPECTION
MEASURING LIGHT
SCREENS
TEMPERATURE
LIGHT
GAUGING
RADAR
ULTRASONIC
U-GAGE
®

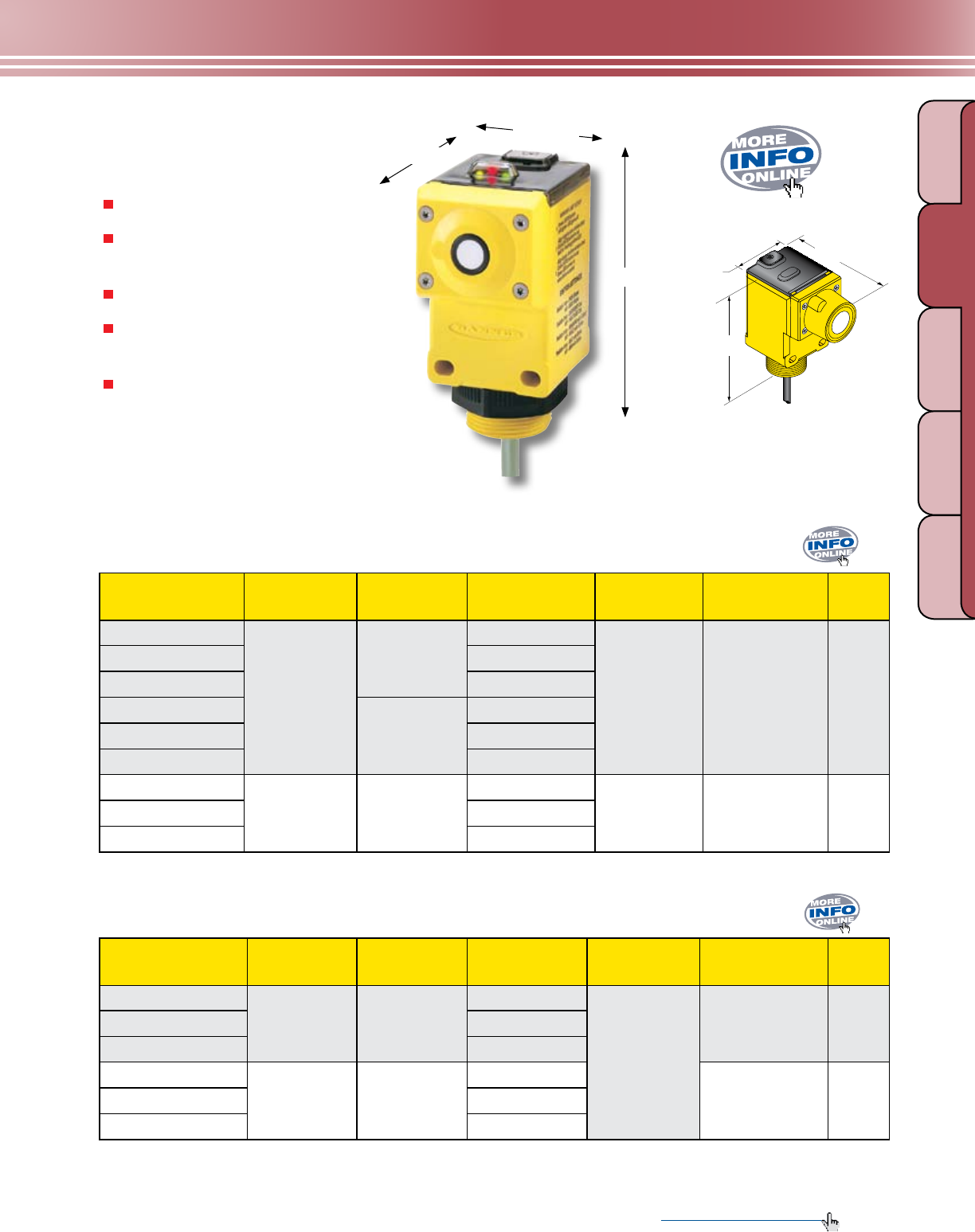

Q45U Sensors
5-segment target position indicator
2 m or 9 m attached cable, or
Mini- or Euro-style quick-disconnect
Three status LEDs
Simple push button for programming
limits of sensing window
5-pin Mini- or Euro-style QD cables
with shield ordered separately (see
pages 415 and 421)
Detailed
Dimension
s
U-GAGE
®
Q45U Discrete Output, 12-24V dc
Models Range
Temperature
Compensation Cable*
Output
Type
Response
Time
Data
Sheet
Q45UBB63DA
100 mm - 1.4 m
No
2 m
Bipolar
NPN/PNP
Programmable for
20, 40, 160,
or 640 ms
44177
Q45UBB63DAQ
5-pin Mini QD
Q45UBB63DAQ6
5-pin Euro QD
Q45UBB63DAC
Yes
2 m
Q45UBB63DACQ
5-pin Mini QD
Q45UBB63DACQ6
5-pin Euro QD
Q45UBB63BC
250 mm - 3 m
Yes
2 m
Bipolar
NPN/PNP
Programmable for
40, 80, 320,
or 1280 ms
48454
Q45UBB63BCQ
5-pin Mini QD
Q45UBB63BCQ6
5-pin Euro QD
Downloa
d
PDF
79.4 mm
44.5 mm
87.6 mm
Long-range Models
Short-range Models
44.5 mm
87.6 mm
60.5 mm
U-GAGE
®
Q45U Analog Output, 15-24V dc
Models Range
Temperature
Compensation Cable*
Output
Type
Response
Time
Data
Sheet
Q45ULIU64ACR
100 mm - 1.4 m Yes
2 m
Selectable
0 to 10V dc
or
4 to 20 mA
Adjustable from
40 to 1280 ms
47818
Q45ULIU64ACRQ
5-pin Mini QD
Q45ULIU64ACRQ6
5-pin Euro QD
Q45ULIU64BCR
250 mm - 3 m
Yes
2 m
Adjustable from
80 to 2560 ms
48456
Q45ULIU64BCRQ
5-pin Mini QD
Q45ULIU64BCRQ6
5-pin Euro QD
* For 9 m cable, add suffix W/30 to the 2 m model number (example, Q45UBB63DA W/30). A model with a QD requires a mating cable (see pages 415 and 421).
The far limit may be extended as far as 3.9 m for good acoustical targets–hard surfaces with area greater than 100 cm
2
.
