36
Type de système 3
Type-3A :
Le haut-parleur médial et le
tweeter sont à la même distance et au même
angle tandis que le woofer est situé plus près
et assez en dehors de l’axe de la position
d’écoute. C’est pourquoi le centre acousti-
que du woofer est considéré comme étant
l’amplificateur le plus proche à environ 18,5
cm. Afin de minimiser le chevauchement tout
en maintenant la cohérence de phase entre
le haut-parleur médial et le woofer, un filtre
passe-haut de 3
ème
ordre et un filtre passe-
bas de semi-2
ème
ordre sont appliqués, ce qui
entraîne un point de croisement de 600 Hz.
Puisque le tweeter et le haut-parleur médial
sont plus loin, un retard minimal et un ré-
glage du niveau sont désirables, en utilisant
un filtre passe-haut de semi-2
ème
ordre à fai-
ble coefficient Q sur le tweeter et un filtre
passe-bas de 1
er
ordre sur le haut-parleur
médial pour obtenir un point de croisement
acoustique de 3,8KHz.

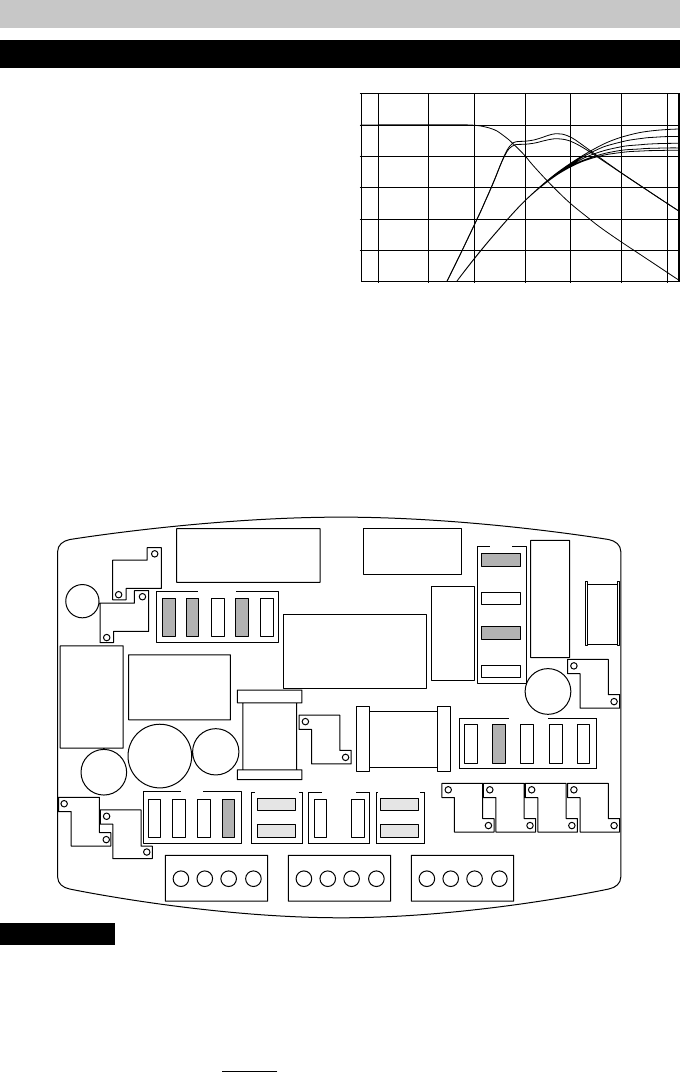

Réglage du cavalier du circuit
Remarques :
• Les cavaliers de niveau du tweeter surlignés sont les réglages recommandés pour cha-
que configuration, mais il est possible de désirer un réglage utilisateur.
• Les simulations de fonction de transfert illustrent uniquement l’effet du filtre sur le signal
d’entrée et ne représentent donc pas la véritable réponse de fréquence du système.
• Si l’on utilise des canaux d’amplification séparés (mode deux ou trois fils), les cavaliers de
liaison de signal appropriés doivent être retirés.
10
0
–10
–20
–30
–40
–50
20Hz 30Hz
100Hz
1.0KHz 3.0KHz 10KHz 30KHz300Hz
HP-2
HP-1
LP-2
LP-1
+2dB
MID HP/LP
–3dB
–1.5dB
0dB/0
°
+1.5dB/15
°
+4dB/30
°
HP-1
HP-2
HP-3
BYPASS
BYPASS
LP-1
LP-2
LP-3
LP-BYPASS
HP-BYPASS
TW LEVEL
WF LP
MID HP/LP
WF/MID
SIGNAL LINK
SPX–Z18T
TW HP
MID/TW
SIGNAL LINK
+
—
+
—
