XP1024 Hardware 51
.

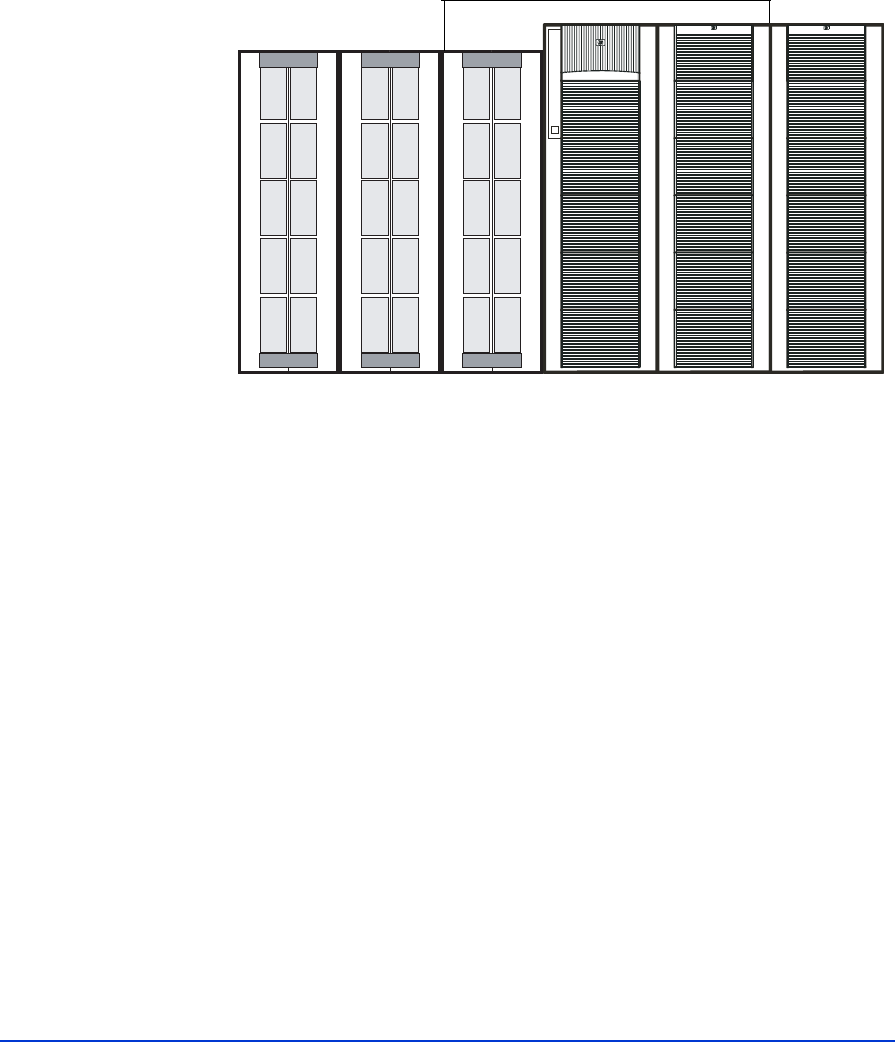

Figure 5. HP Disk Array XP1024 with HP Disk Array XP512 DKUs
The maximum HDD configuration for an XP1024 with XP512 DKUs is
768. This is due to specifications for the 3 XP512 DKUs, which can contain
a total of 256 HDDs (96+96+64).
Minimum Disk Subsystem
DKU frame
(L2)
4th DKU
DKU frame
(L1)
3rd DKU
DKC
frame
DKU frame
(R1)
1st DKU
DKU frame
(R2)
2nd DKU
DKU frame
(L3)
5th DKU
DKU frame
(R1)
1st DKU
