21-ES

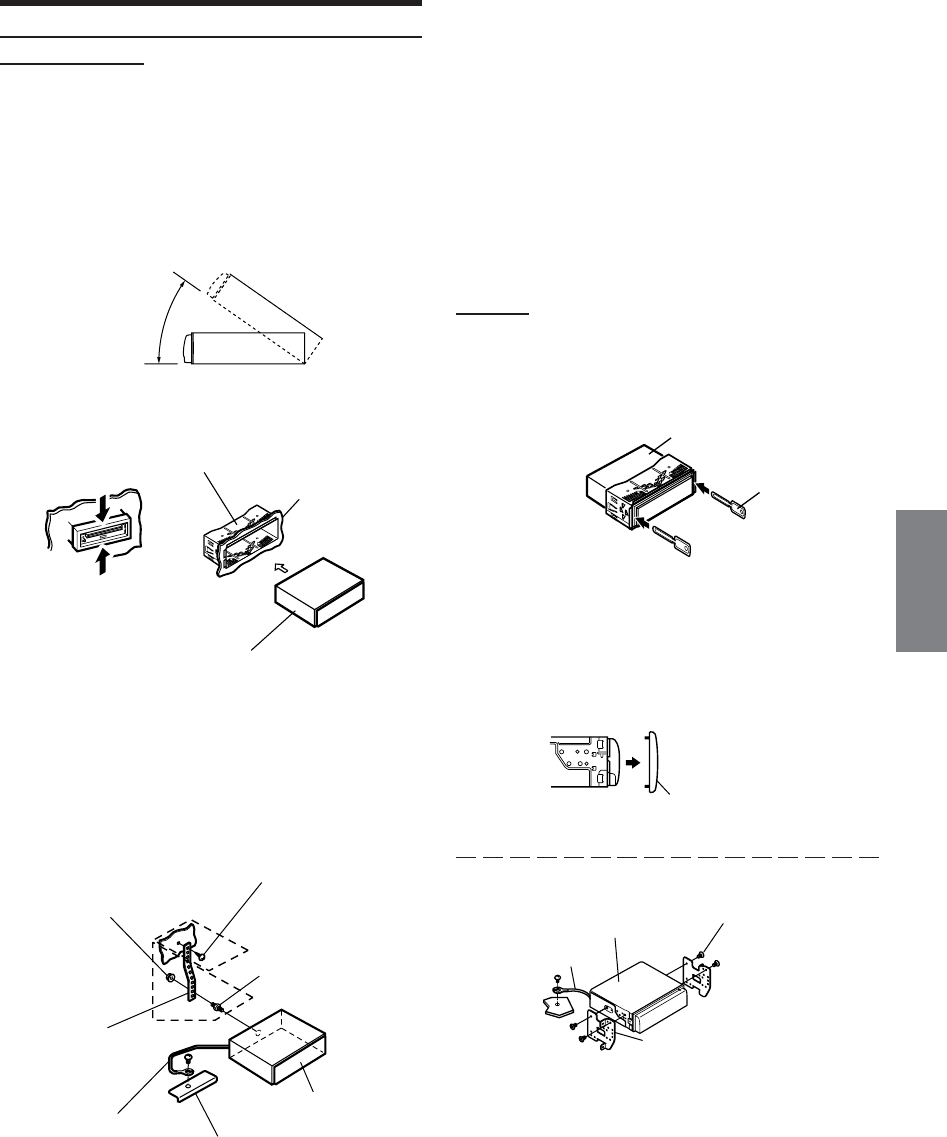

Instalación
Lista de accesorios:
• Unidad principal................................................................... 1
• Cable de alimentación......................................................... 1
• Manguito de montaje........................................................... 1
• Maletín de transporte .......................................................... 1
• Soporte ................................................................................. 2
• Tornillo (M5 × 8).................................................................... 4
• Manual del propietario ..............................................1 juego
Nota:
La unidad principal debe montarse a 35 grados como máximo del plano
horizontal, de la parte posterior a la frontal.
1
Retire el panel delantero desmontable (refiérase a la
página 5). Deslice el manguito de montaje de la unidad
principal (ver “Remoción” en esta página). Inserte el
manguito de montaje en el tablero de instrumentos.
Por favor examinar la instalación. Asegúrese de que no se aplique
presión externa a la parte superior de la unidad ni a la pieza frontal
desmontable.
2
Refuerce siempre la instalación de la unidad principal
con la abrazadera metálica de montaje (no
suministrada). Fije el cable de tierra de la unidad a una
parte metálica despejada, usando un tornillo (*) que ya
está fijado en el chasis del automóvil.
Para el tornillo marcado **, utilice un tornillo apropiado para el lugar
de montaje.
Conecte cada uno de los cables de entrada
provenientes de un amplificador o ecualizador a los
cables de salida correspondientes provenientes de la
parte trasera izquierda del CDE-9846/CDE-9842.
Conecte todos los demás cables del CDE-9846/CDE-
9842 siguiendo las instrucciones de la sección
CONEXIONES.
3
Deslice el CDE-9846/CDE-9842 dentro del panel de
instrumentos hasta que suene un “clic”. La unidad
está ahora bloqueada en su lugar y no saldrá
accidentalmente del tablero de instrumentos. Instale el
panel delantero desmontable.
Remoción
1 Retire el panel delantero desmontable.
2 Inserte los soportes en la parte posterior, a lo largo de las
guías situadas en los laterales de la unidad. Ahora se
puede extraer la unidad del manguito de montaje.
3Tire la unidad hacia fuera, manteniéndola destrabada
mientras lo hace.
<VEHÍCULO JAPONÉS>
Fije el cable de tierra de la unidad a una parte metálica despejada,
usando un tornillo (*) que ya está fijado en el chasis del automóvil.
CDE-9846/CDE-9842
CDE-9846/CDE-9842
*
Manguito de montaje
(Incluído)
No aplicar ninguna
presión aquí
No aplicar ninguna
presión aquí
Tablero de
instrumentos
CDE-9846/CDE-9842
**
*
Perno
Chasis
Tornillo
Cable de tierra
Tuerca hexagonal (M5)
Abrazadera
metálica
de montaje
Marco Frontal
Cable de tierra
Tornillos (M5 × 8)
(Incluídos)
Soporte de montaje
Esta unidat
Soporte (Incluídos)
Inferior a 35°
