21-FR
• En ce qui concerne la vis avec **, utilisez la vis appropriée en fonction
de l'emplacement de montage choisi.
Connecter chaque conducteur d'entrée provenant d'un
amplificateur ou d'un égaliseur au conducteur de sortie
correspondant provenant de l'arrière gauche du CDE-
9846/CDE-9842. Connecter tous les autres conducteurs
du CDE-9846/CDE-9842 selon les détails décrits dans la
section « RACCORDEMENTS ».
3
Glissez le CDE-9846/CDE-9842 dans le tableau de bord
jusqu’à ce qu’il émette un déclic. L'unité est
maintenant verrouillée en place et elle ne sortira pas
accidentellement du tableau de bord. Installer le
panneau avant amovible.
Dépose
1 Déposer le panneau avant amovible.
2 Insérez les supports à l’arrière, le long des guides situés de
part et d’autre de l’appareil. L’appareil peut maintenant être
retiré de la gaine de montage.
3 Extraire l'appareil, en le maintenant déverrouillé.
<VOITURE JAPONAISE>
• Fixer le conducteur de mise à la terre de l'appareil à un point
métallique propre en utilisant une vis (*) déjà fixée au châssis de la
voiture.

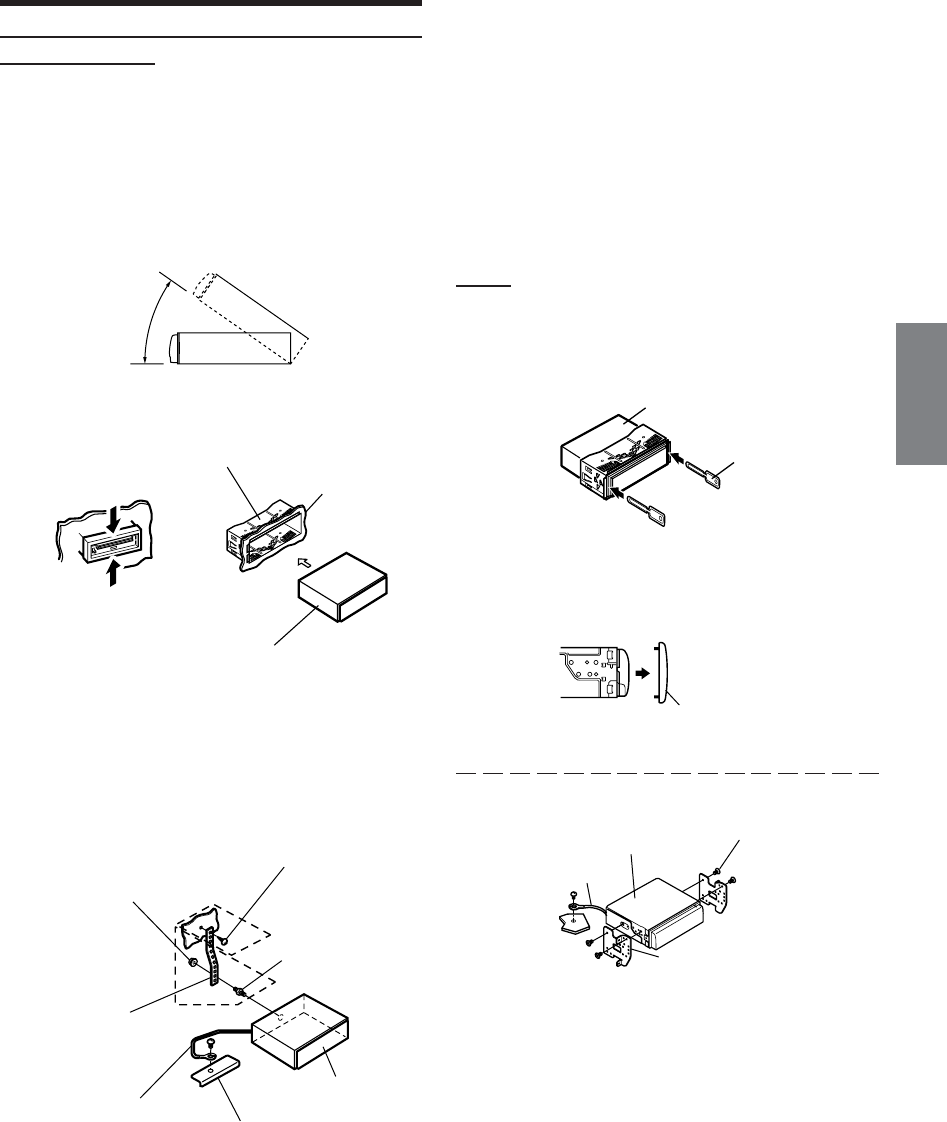

Installation
Liste des accessoires
• Appareil principal ................................................................ 1
• Fil d’alimentation ................................................................. 1
• Gaine de montage................................................................ 1
• Etui ........................................................................................ 1
• Support ................................................................................. 2
• Vis (M5 × 8) ........................................................................... 4
• Mode d’emploi................................................................ 1 set
Remarque :
L’unité principale doit être montée à 35 degrés du plan horizontal au
maximum, de l’arrière à l’avant.
1
Déposer le panneau avant amovible (se reporter à la
page 5). Faire glisser la gaine de montage de l'unité
principale (voir « Dépose » sur cette même page).
Glisser la gaine de montage dans le tableau de bord.
• Prière de examiner l'installation. S'assurer qu'il n'y pas de pression
externe exercée sur la partie supérieure de l'unité ni sur le panneau
avant détachable.
2
Renforcer toujours l'installation de l'appareil principal
avec l'attache de montage en métal (non fournie). Fixer
le conducteur de mise à la terre de l'appareil à un
point métallique propre en utilisant une vis (*) déjà
fixée au châssis de la voiture.
CDE-9846/CDE-9842
CDE-9846/CDE-9842
**
*
Ne pas exercer pression ici
Ne pas exercer pression ici
Gaine de montage
(Fournie)
Tableau de bord
Attache de
montage en
métal
Châssis
Conducteur de
mise à la terre
Ecrou à six pans (M5)
Vis
Filetage de
boulon
*
Cadre de panneau avant
Vis (M5 × 8)
(Fournies)
Conducteur de mise à
la terre
Applique de montage
CDE-9846/CDE-9842
Cet appareil
Support
(Fourni)
Moins de 35°
