Einführung
1-48
Kapitel 1

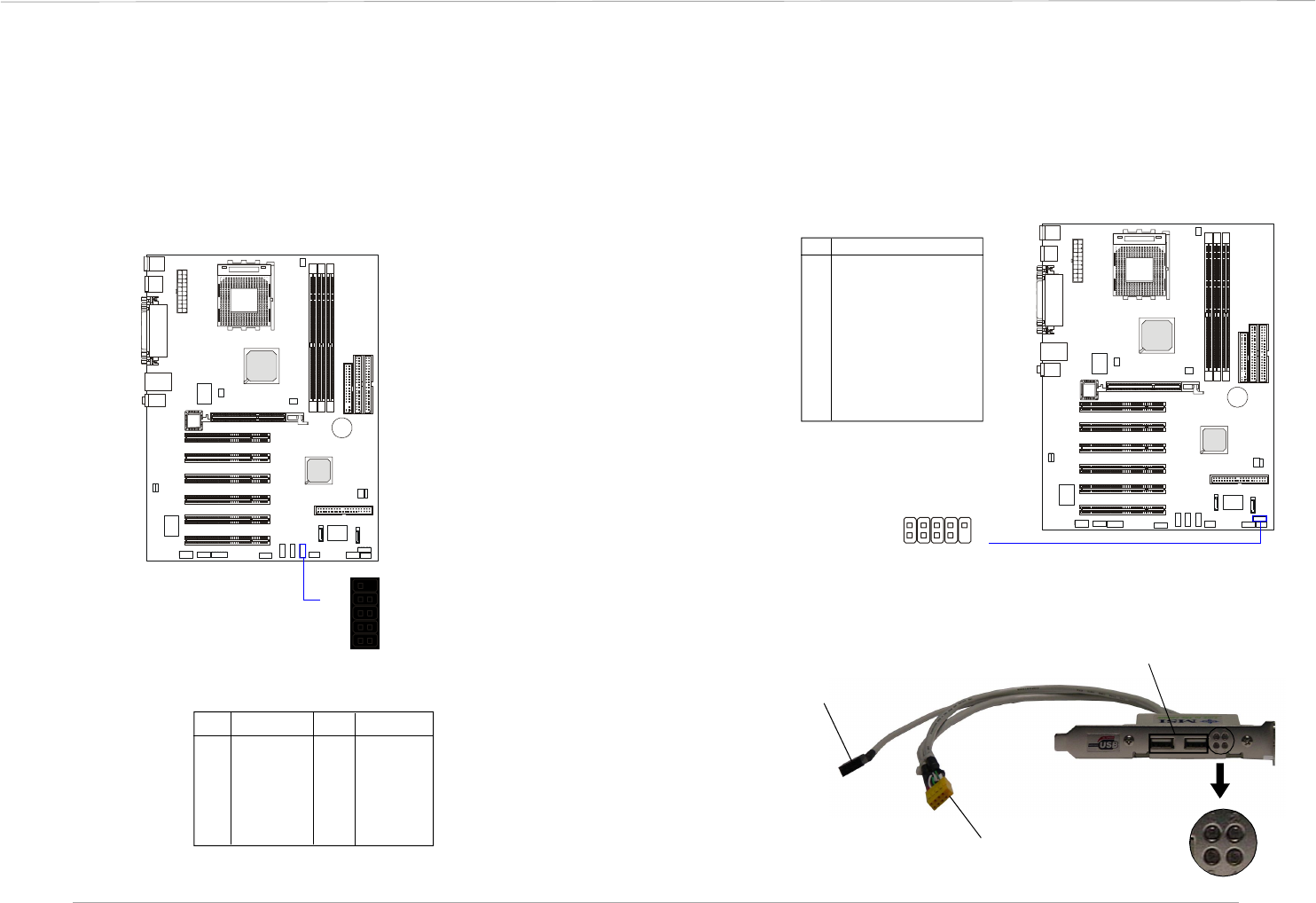

D-Bracket™ 2-Steckverbinder: JLED1 (optional)
Die Hauptplatine wird mit einem Stecker JLED zum Anschluss von D-
Bracket™ 2 geliefert. D-Bracket™ 2 ist eine USB-Klammer, die sowohl USB1.1
als auch USB 2.0 unterstützt. Die vier integrierten LEDs ermöglichen den
Benutzern, durch 16 verschiedene Kombinationen von LED-Signalen Probleme
am System zu erkennen. Die Definition der 16 Signalkombinationen finden Sie
unter D-Bracket™ 2 in Kapitel 1.
Pin Signal
1 DBG1 (H für Grün)
2 DBR1 (H für Rot)
3 DBG2 (H für Grün)
4 DBR2 (H für Rot)
5 DBG3 (H für Grün)
6 DBR3 (H für Rot)
7 DBG4 (H für Grün)
8 DBR4 (H für Rot)
9 Schlüssel
10 Keine Verbindung
Pin-Belegung JLED1
JLED1
1
9
2
10
D-Bracket™ 2
Anschluss an JUSB1 (den
USB-Pinkopf in blauer Farbe)
Anschluss an JLED
LEDs
Beachten Sie bitte, dass in Abhängigkeit von der von
Ihnen gekauften optionalen Klammer ein Bluetooth-
Aufkleber einen der Ports abdecken könnte, der die
Aufschrift trägt: “Do no remove, when using
bluetooth”.
USB-Steckverbinder für die Vorderseite: JUSB1
Die Hauptplatine stellt einen USB 2.0-Pinkopf JUSB1 zur Verfügung, der
kompatibel mit dem Intel
®
I/O Connectivity Design Guide ist. Die USB 2.0-
Technologie erhöht die Datenübertragungsrate bis auf maximal 480MBit/s,
was 40mal schneller als USB 1.1 und ideal für den Anschluss von USB-
Hochgeschwindigkeits-Interface-Peripheriegeräten wie USB-Festplatten,
digitale Kameras, MP3-Player, Drucker, Modems usw. ist.
JUSB1
(USB 2.0 / Intel Spez.)
PIN SIGNAL PIN SIGNAL
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Masse 8 Masse
9 Schlüssel 10 USBOC
Pin-Belegung JUSB1
1
9
2
10
