Einführung
1-30
Kapitel 1
Steckverbinder für die Tastatur
Die Hauptplatine stellt einen standardmäßigen DIN-Ministeckverbinder
für den Anschluss einer PS/2
®
-Tastatur zur Verfügung. Eine PS/2
®
-Tastatur
können Sie direkt in diesen Steckverbinder hineinstecken.
PIN SIGNAL BESCHREIBUNG
1 Keyboard DATA Tastatur-Daten
2 NC Keine Verbindung
3 GND Masse
4 VCC +5V
5 Keyboard Clock Tastatur-Takt
6 NC Keine Verbindung
Pin-Belegung
PS/2-Tastatur (6-polig,
Buchsenstecker)
2
1
3
4
56
USB 2.0-Steckverbinder
Die Hauptplatine stellt einen UHCI (Universal Host Controller Interface)
Universal Serial Bus-Anschluss für USB-Geräte wie eine Tastatur, eine Maus
oder andere USB-kompatible Geräte zur Verfügung. Ein USB-Gerät können Sie
direkt in diesen Steckverbinder hineinstecken.
PIN SIGNAL BESCHREIBUNG
1 VCC +5V
2 -Data 0 Negativer Datenkanal 0
3 +Data0 Positiver Datenkanal 0
4 GND Masse
5 VCC +5V
6 -Data 1 Negativer Datenkanal 1
7 +Data 1 Positiver Datenkanal 1
8 GND Masse
USB Port-Beschreibung
USB-Ports
1 2 3 4
5 6 7 8

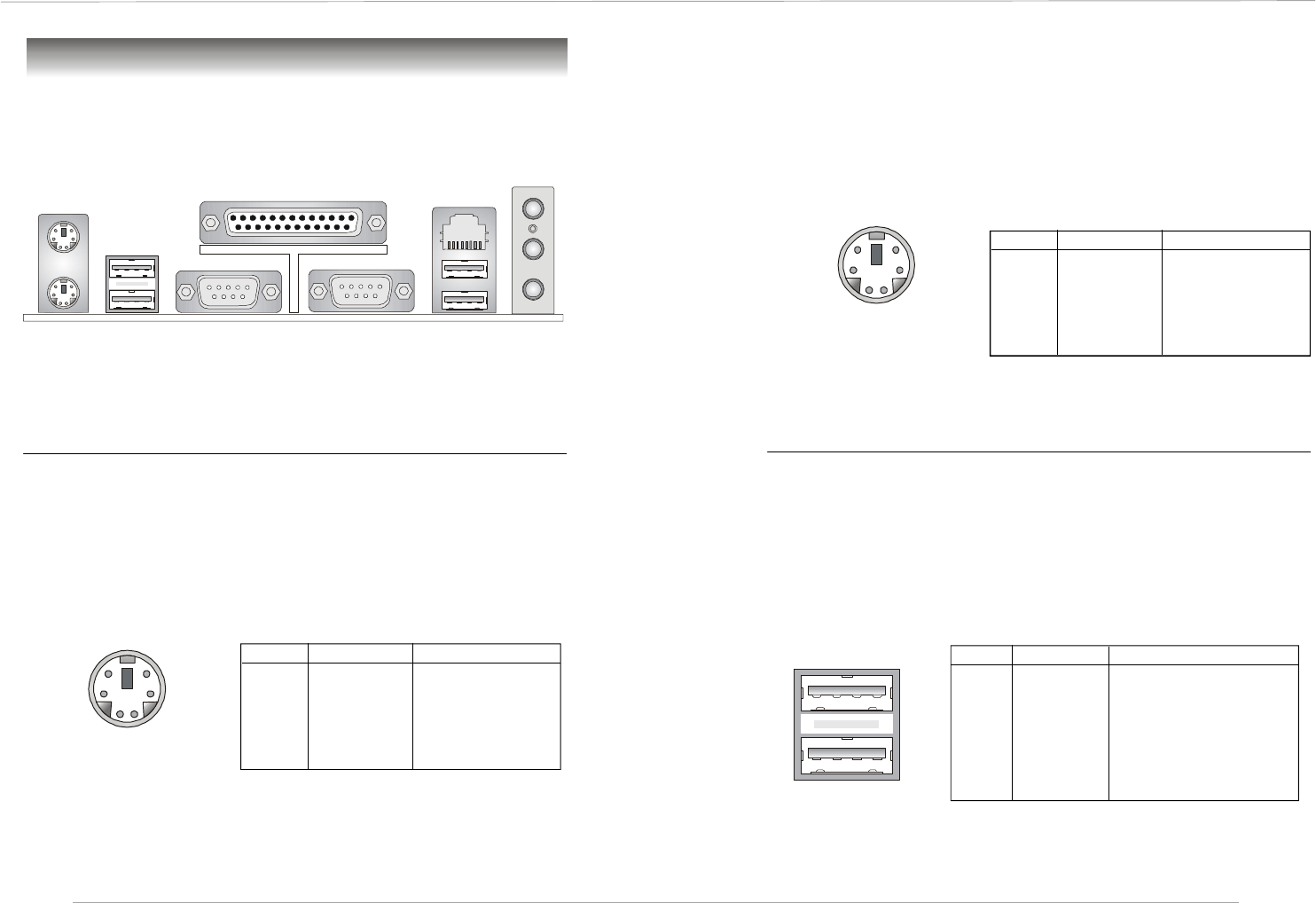

In der Rückwand befinden sich die folgenden Steckverbinder:
Rückwand
Steckverbinder für die Maus
Die Hauptplatine stellt einen standardmäßigen DIN-Ministeckverbinder
für den Anschluss einer PS/2
®
-Maus zur Verfügung. Eine PS/2
®
-Maus können
Sie direkt in diesen Steckverbinder hineinstecken. Nachfolgend sehen Sie die
räumliche Anordnung und die Pin-Belegung des Steckverbinders:
PIN SIGNAL BESCHREIBUNG
1 Mouse DATA Maus-Daten
2 NC Keine Verbindung
3 GND Masse
4 VCC +5V
5 Mouse Clock Maus-Takt
6 NC Keine Verbindung
Pin-Belegung
PS/2-Maus (6-polig,
Buchsenstecker)
2
1
3
4
5
6
Maus
Parallel
USB-Ports
COM A COM B
USB-Ports
Tastatur
L-in
MIC
L-out
LAN
(optional)
