Einführung
1-44
Kapitel 1

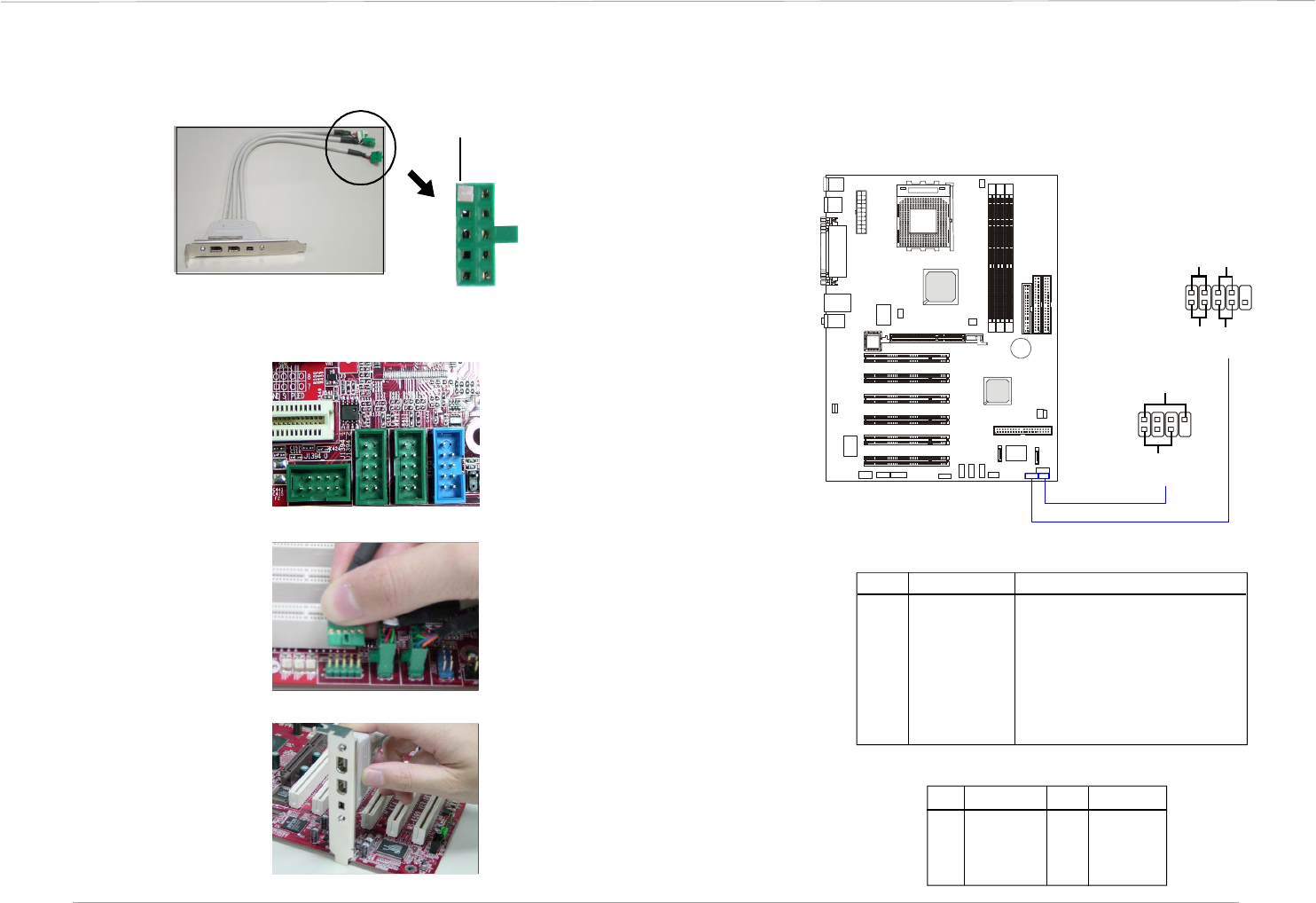

Steckverbinder für die Vorderseite: JFP1 und JFP2
Die Hauptplatine stellt zwei Fronttafel-Stecker für die elektrische
Verbindung der vorn angebrachten Schalter und LEDs zur Verfügung. JFP1 ist
mit dem Intel
®
Front Panel I/O Connectivity Design Guide kompatibel.
1
2
9
10
JFP1
HDD-
LED
Reset-
Knopf
Netz-
LED
Netz-
Schalter
Netz-
LED
Lautsprecher
1
2
7
8
JFP2
PIN SIGNAL BESCHREIBUNG
1 HD_LED_P LED Festplatte Pull-up
2 FP PWR/SLP MSG LED Pull-up
3 HD_LED_N LED Festplatte aktiv
4 FP PWR/SLP MSG LED Pull-up
5 RST_SW_N Reset-Knopf Pull-down T gegen
Masse
6 PWR_SW_P Netzschalter Pull-up H
7 RST_SW_P Reset-Knopf Pull-up H
8 PWR_SW_N Netzschalter Pull-down T gegen
Masse
9 RSVD_DNU Reserviert. Nicht in Gebrauch.
Pin-Belegung JFP1
PIN SIGNAL PIN SIGNAL
1 GND 2 SPK-
3 SLED 4 BUZ+
5 PLED 6 BUZ-
7 NC 8 SPK+
Pin-Belegung JFP2
1. Nehmen Sie
den IEEE 1394-
Port heraus.
2. Suchen Sie auf der Haupt-
platine nach den IEEE 1394-
Steckern (J1394_0, J1394_1
und J1394_2).
3. Stecken Sie den IEEE 1394-
Port in den Steckverbinder.
Achten Sie auf die Passkon-
struktion des J1394-
Schlüssels (kein Pin), damit
Sie ihn nicht falsch herum
hineinstecken.
4. Platzieren Sie den IEEE 1394-
Port im ersten Slot ihres
Systemgehäuses.
Anschluss des IEEE 1394-Port:
Passkonstruktion
