Kapitel 1

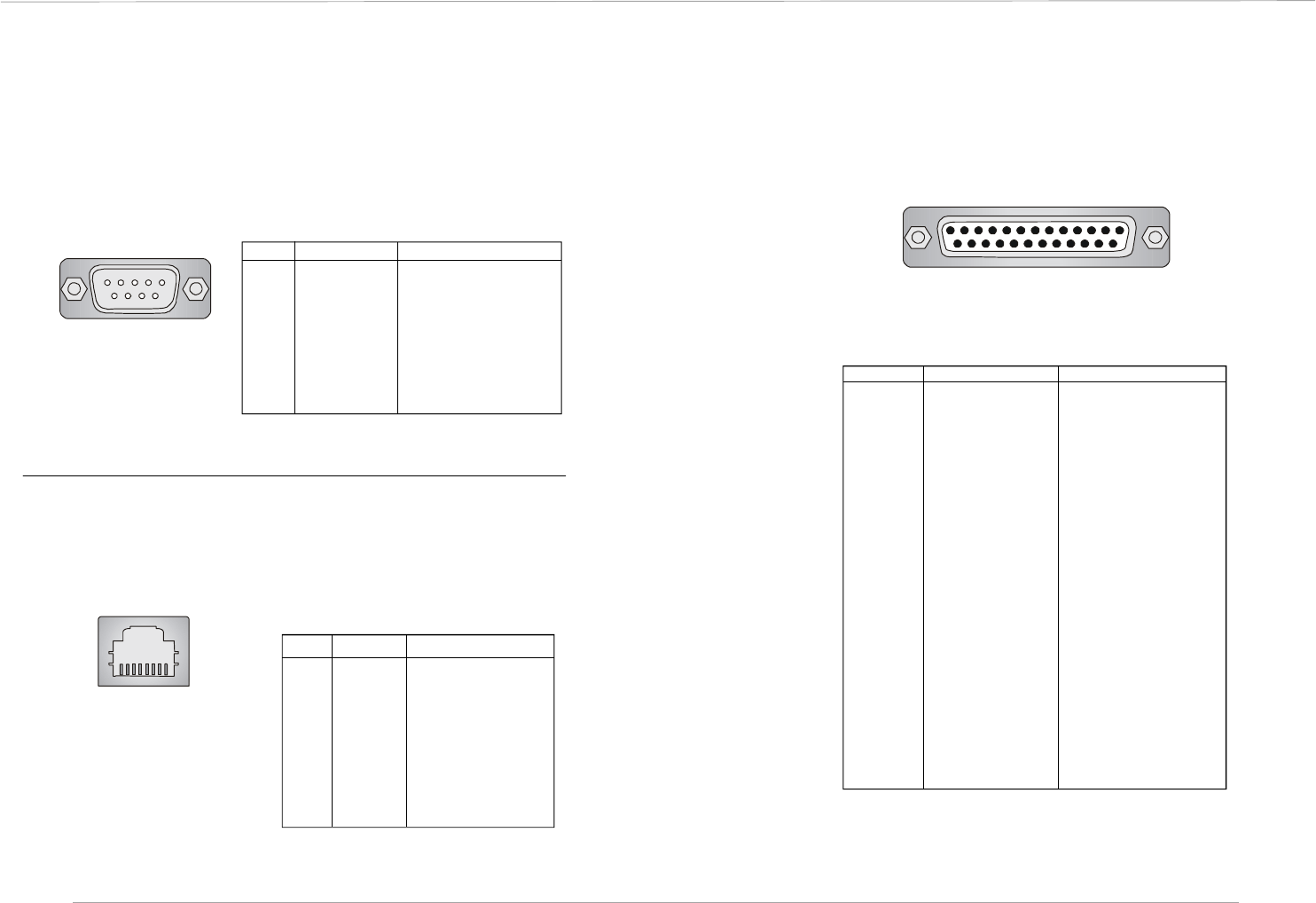

Steckverbinder für die Parallel-Schnittstelle: LPT1
Die Hauptplatine stellt einen 25-poligen Centronic-Buchsenstecker für
LPT zur Verfügung. Eine Parallel-Schnittstelle ist eine Standard-Drucker-
schnittstelle, welche die Modi Enhanced Parallel Port (EPP) und Extended Ca-
pabilities Parallel Port (ECP) unterstützt.
13 1
14
25
PIN SIGNAL BESCHREIBUNG
1 STROBE Strobe
2 DATA0 Data0
3 DATA1 Data1
4 DATA2 Data2
5 DATA3 Data3
6 DATA4 Data4
7 DATA5 Data5
8 DATA6 Data6
9 DATA7 Data7
10 ACK# Bestätigung
11 BUSY Beschäftigt
12 PE Papier Ende
13 SELECT Auswahl
14 AUTO FEED# Automat. Einzug
15 ERR# Fehler
16 INIT# Drucker-Initialisierung
17 SLIN# Auswahl Eingang
18 GND Masse
19 GND Masse
20 GND Masse
21 GND Masse
22 GND Masse
23 GND Masse
24 GND Masse
25 GND Masse
Pin-Belegung
PIN SIGNAL BESCHREIBUNG
1 DCD Data Carry Detect
2 SIN Serial In oder Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready
5 GND Masse
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate
Steckverbinder für die seriellen Schnittstellen:
COM A und COM B
Die Hauptplatine stellt zwei 9-polige DIN-Stiftstecker für die seriellen
Schnittstellen COM A und COM B zur Verfügung. Die Ports sind 16550A-
Hochgeschwindigkeitsschnittstellen, deren Kommunikation beim Senden und
Empfangen über 16-Byte-FIFOs erfolgt. Eine serielle Maus oder andere serielle
Geräte können Sie direkt dort anstecken.
Pin-Belegung
9-poliger DIN-Stiftstecker
1 2 3 4 5
6 7 8 9
RJ-45 LAN-Buchse
Die Hauptplatine bietet eine standardmäßige RJ-45-Buchse für den
Anschluss an ein Local Area Network (LAN). An die LAN-Buchse können Sie
ein Netzwerk-Kabel anstecken.
Pin-Belegung
PIN SIGNAL BESCHREIBUNG
1 TDP Transmit Differential Pair
2 TDN Transmit Differential Pair
3 RDP Receive Differential Pair
4 NC Keine Verbindung
5 NC Keine Verbindung
6 RDN Receive Differential Pair
7 NC Keine Verbindung
8 NC Keine Verbindung
RJ-45 LAN-
Buchse
