Procédure de montage des modèles YM-8 et YM-8T proposés en option (suite)

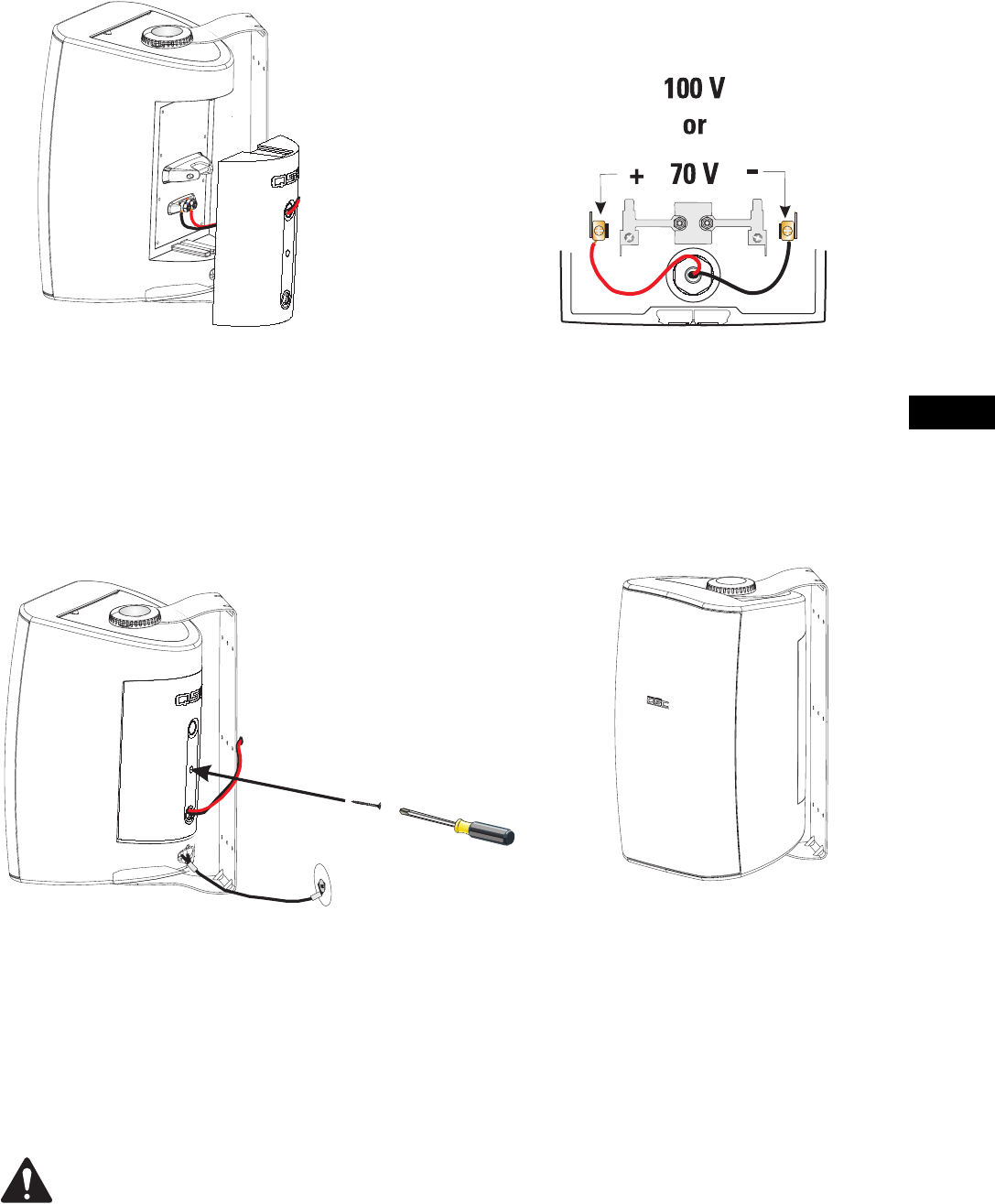

5- Dénuder les extrémités des câbles du haut-parleur et con-
necter les câbles. Avec le modèle YM-8, connecter les câbles
directement aux bornes de raccordement. Avec le modèle YM-
8T, connecter aux bornes 70 V/100 V du couvercle.
5a- Le couvercle du modèle YM-8T est équipé d’un transfor-
mateur d’adaptation 70 V/100 V, d’un sélecteur d’alimenta-
tion à 4 positions, avec tous les branchements requis pré-
câblés. Connecter simplement les câbles du haut-parleur
aux bornes appropriées à l’intérieur du couvercle, puis
installer le couvercle sur le haut-parleur. Les branchements
couvercle/haut-parleur sont établis via les fiches bananes
du modèle YM-8T.
7- Tourner l’enceinte dans la position désirée et serrer les
deux boutons de montage.
6- Aligner le couvercle sur l’arrière du haut-parleur et le glisser en
position. Le couvercle a été conçu pour s’installer dans un sens
uniquement. Installer la vis de retenue du couvercle pour empêcher le
couvercle de se détacher en vibrant et protéger les branchements de
l’humidité. Attacher un câble de sécurité au point de fixation sur
l’arrière du haut-parleur, en bas. S’assurer que le câble de sécurité, la
technique de fixation du câble, la visserie et le matériel de fixation, et
les points de fixation sont suffisamment solides pour soutenir le poids
du haut-parleur au cas où le support principal viendrait à céder.
IMPORTANT ! S’ASSURER QUE LE HAUT-PARLEUR EST MONTÉ CORRECTEMENT ET QU’UN CÂBLE DE SÉCURITÉ
EST INSTALLÉ POUR RETENIR LE HAUT-PARLEUR EN CAS DE CHUTE.
S’assurer que la surface de montage et la structure de soutien sont suffisamment solides pour soutenir le haut-parleur et
supporter toute vibration éventuelle ou activité sismique.
Attacher un câble de sécurité au point d’attache sur l’arrière du haut-parleur, en bas. S’assurer que le câble de sécurité,
la technique de fixation du câble, la visserie et le matériel de fixation et les points de fixation sont suffisamment solides
pour soutenir plusieurs fois le poids du haut-parleur au cas où le support principal viendrait à céder.
