Introducción
Le agradecemos y felicitamos por su compra de los altavoces Acoustic Design AD-S82 de múltiples usos y para todo clima. Estos
productos representan lo más avanzado en sistemas de altavoces SR (refuerzo sonoro) ligeros, para todo clima. Para aprovechar al
máximo su inversión, le recomendamos que revise detenidamente este manual.
Los sistemas de altavoces AD-S82 tienen un diseño de amplitud completa, alta salida, de dos vías que produce un sonido de cal-
idad superior y un alto nivel de presión sonora (SPL) en una caja ligera y para todo clima. Estos altavoces son una opción excelente
para una amplia variedad de aplicaciones SR.
Ángulos de cobertura
Antes de montar el altavoz, determine la orientación del montaje y los ángulos de cobertura deseados. Al salir de la fábrica los
altavoces tienen ángulos de cobertura de 90º (horizontal) x 60º (vertical) con el gabinete orientado verticalmente. El guíaondas se
puede rotar para intercambiar los ángulos de cobertura.

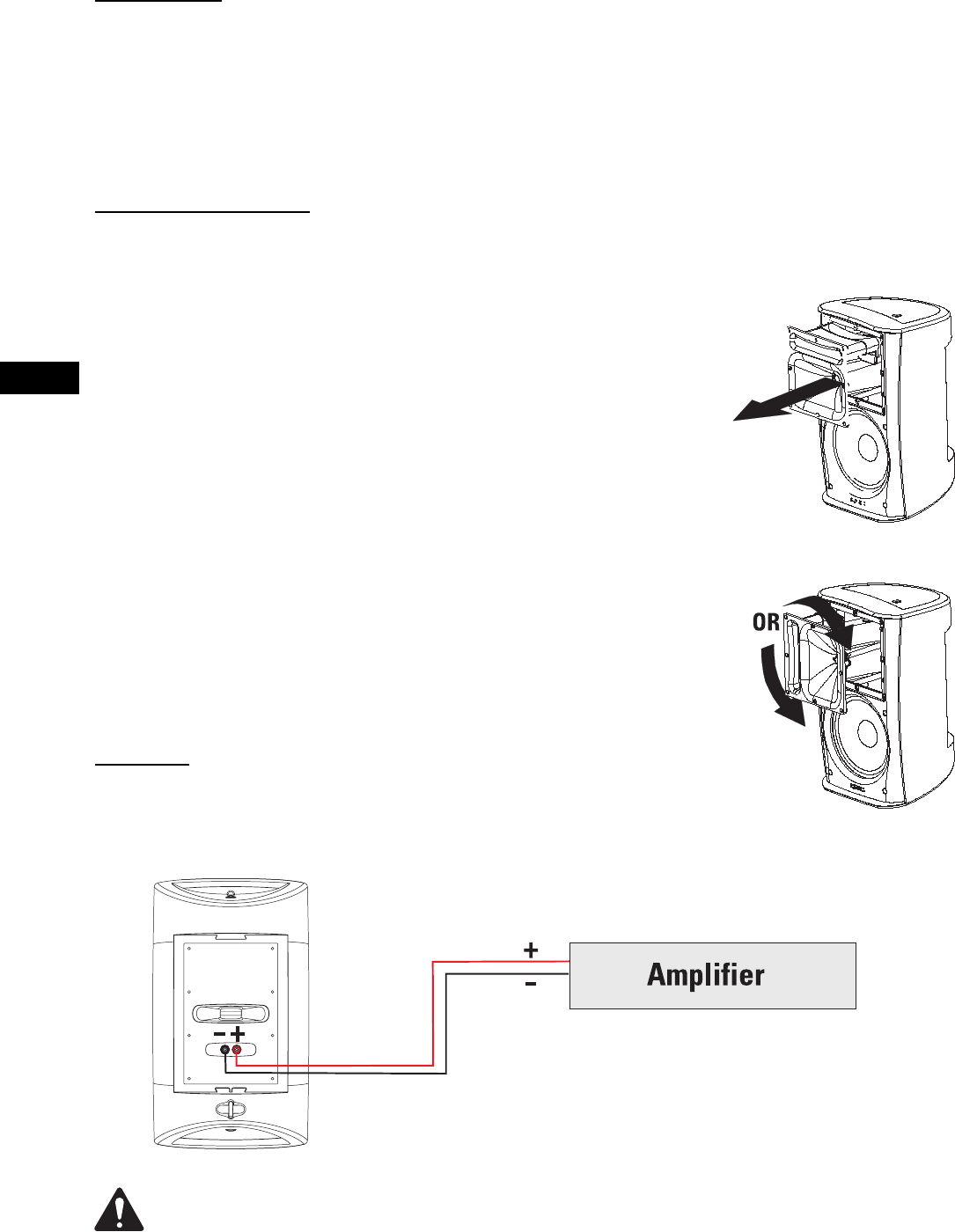

Rotación del guíaondas para alterar el patrón de cobertura de alta frecuencia
1- Retire la rejilla. Suavemente y de manera uniforme saque la rejilla de su ranura de reten-
ción para evitar doblarla.
2- Quite los ocho tornillos de retención del guíaondas. Se recomienda usar un destornillador
Phillips N.º 2.
3- Sujete el puerto del guíaondas y jale suavemente para sacar el guíaondas. Tenga cuidado
de no dañar las conexiones, el cableado o la junta que se encuentra entre el guíaondas y el
gabinete.
4- Gire la bocina 90° hacia la derecha o hacia la izquierda y vuélvala a colocar en su lugar.
Asegúrese de no ejercer tensión sobre el cableado ni desconectarlo al rotar el conjunto.
5- Antes de instalar los tornillos del guíaondas, levante un poco el conjunto y asegúrese de
que la junta esté adecuadamente instalada. Ajuste su posición si es necesario. Coloque el guí-
aondas en su lugar y coloque los tornillos. No los apriete excesivamente.
6- Vuelva a instalar la rejilla.
Conexión
Conecte las salidas + y - del amplificador directamente en los terminales + (rojo) y - (negro) del
altavoz. Si va a usar el herraje del montaje ID-8 o YM-8 opcional, consulte las instrucciones
que se incluyen con el herraje.
Mantenga la polaridad adecuada en las conexiones del altavoz y el amplificador en todo el sistema. Todos los
terminales con signo positivo del altavoz se deben conectar con los terminales de salida con signo positivo del
amplificador. Esto proporcionará la mejor salida de baja frecuencia posible de su sistema.
