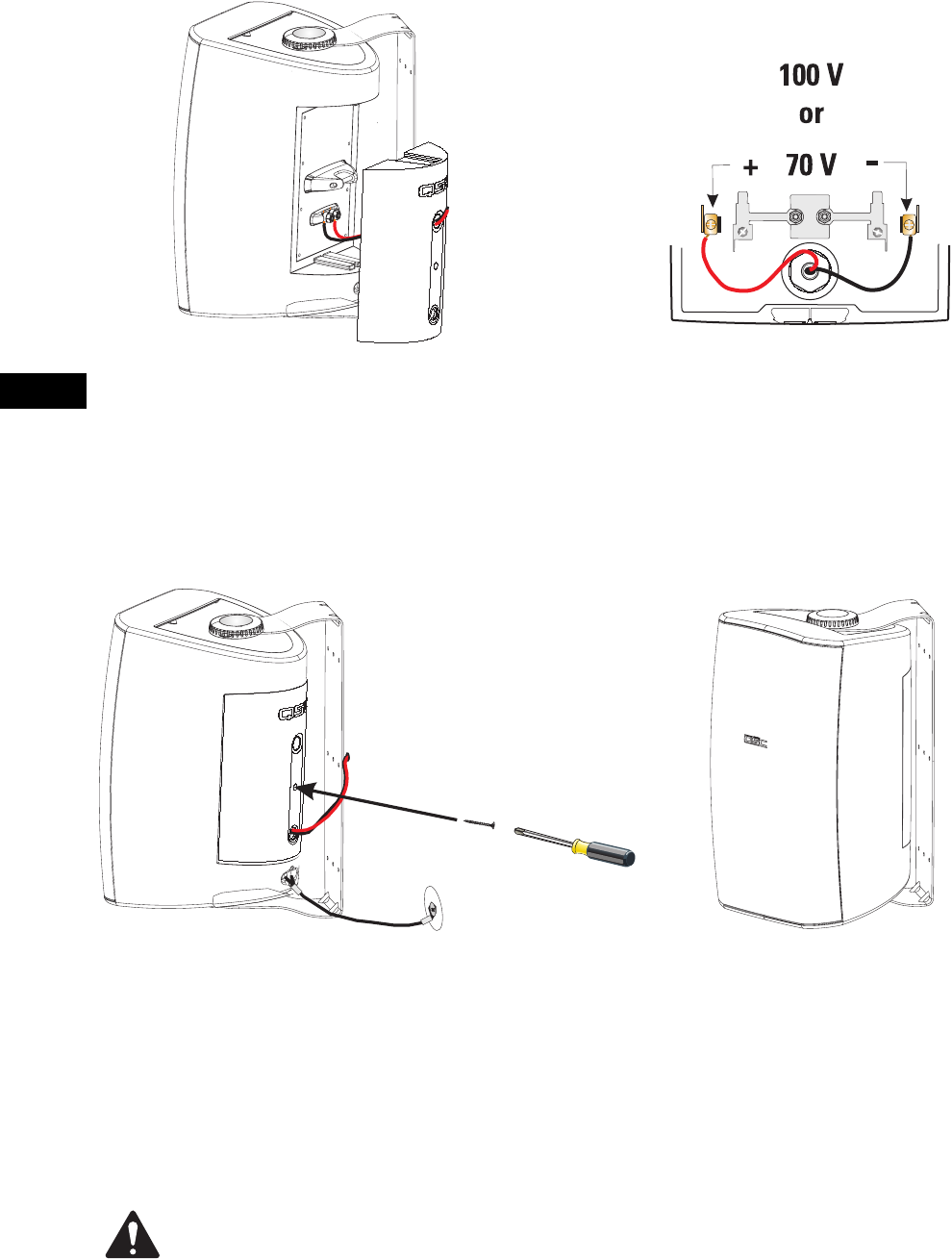

Procedimiento opcional de montaje de YM-8 y YM-8T (continuación)
5- Quite el aislamiento de los extremos de los cables del
altavoz y conecte los cables. Si va a usar el montaje YM-8,
conecte los cables directamente a los terminales de
sujeción. Si va a usar el montaje YM-8T, conecte los termi-
nales de 70 V/100 V en el conjunto de la cubierta.
5a- El conjunto de la cubierta del YM-8T está equipado con
el transformador equivalente de 70 V/100 V, un conmutador
de selección de potencia de cuatro posiciones y todas las
conexiones precableadas requeridas. Simplemente conecte
los cables del altavoz en los terminales apropiados en el
interior de la cubierta y luego instale la cubierta en el
altavoz. Las conexiones de la cubierta al altavoz están
hechas con clavijas banana en el conjunto del YM-8T.
7- Gire el gabinete a la posición deseada y apriete
ambas perillas de montaje.0
6- Alinee la cubierta en la parte posterior del altavoz y deslícela a su
lugar. La cubierta está diseñada para caber de una sola manera. Instale
el tornillo de retención de la cubierta para evitar que la cubierta vibre y
se afloje y para mantener las conexiones para todo clima. Conecte un
cable de seguridad en el punto de conexión que se encuentra en la
parte posterior inferior del altavoz. Asegúrese de que el cable de segu-
ridad, la técnica usada para conectarlo, el hardware de fijación y los
puntos de conexión sean lo suficientemente fuertes como para soportar
el peso del altavoz en caso de una falla del montaje primario.
¡IMPORTANTE! ASEGÚRESE DE QUE EL ALTAVOZ ESTÉ MONTADO ADECUADAMENTE Y QUE SE HAYA INSTAL-
ADO UN CABLE DE SEGURIDAD QUE DETENGA AL ALTAVOZ EN CASO DE UNA FALLA EN EL MONTAJE.
Asegúrese de que la superficie de montaje y la estructura de apoyo sean lo suficientemente fuertes para sopo-
rtar el conjunto del altavoz y cualquier vibración potencial o actividad sísmica.
Conecte un cable de seguridad en el punto de conexión que se encuentra en la parte posterior inferior del
altavoz. Asegúrese de que el cable de seguridad, la técnica usada para conectarlo, el hardware de fijación y
los puntos de conexión sean lo suficientemente fuertes como para soportar varias veces el peso del altavoz en
caso de una falla del montaje primario.
