Montage
Montage (sur bâti à quatre montants)
L'UPS comprend ses glissières de bâti pour un montage sur bâti à 4 montants. L'utilisateur doit déterminer la compatibilité de la quincaillerie
et les procédures avant d'effectuer l'installation. Si la matériel et les procédures ne conviennent pas à votre application, communiquer avec le
fabricant de votre bâti ou boîtier. Les procédures décrites dans ce manuel s'appliquent à des types de bâti et boîtier courants et peuvent ne pas
être appropriés pour toutes les applications.
MISE EN GARDE! Le système IPS est très lourd. Faire attention en le soulevant et en l'installant. L'utilisateur doit bien stabiliser
l'UPS en le soulevant et en l'installant.

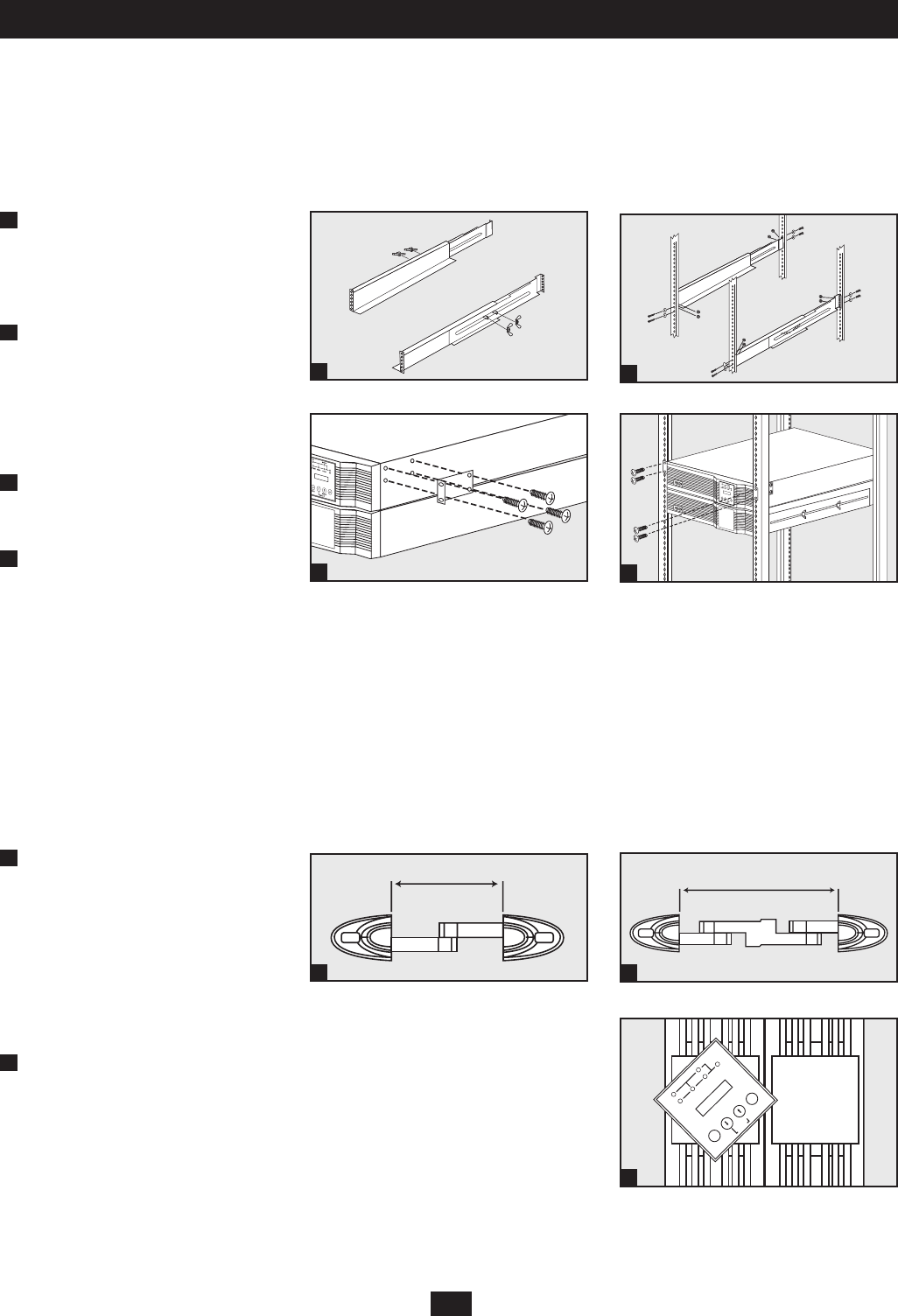

Assembler les deux parties de chaque
étagère à l'aide des vis et des écrous à
oreilles fournis. Laisser les vis
légèrement desserrées de façon à
pouvoir ajuster les étagères durant
l'étape suivante.
Ajuster chaque étagère pour qu'elle
s'adapte à votre bâti, puis les monter
dans l'espace disponible le plus bas de
votre bâti avec les vis, écrous et
rondelles fournis. Noter que les
traverses de soutien doivent faire face à
l'intérieur. Serrer les boulons à oreilles
qui assemblent les parties d'étagères.
Fixer les oreilles de montage aux trous
de montage à l'avant de votre UPS à
l'aide des vis fournies. Les oreilles
doivent faire face à l'avant.
À l'aide d'un ou de plusieurs assistants,
lever votre UPS et le glisser dans les
étagères du bâti Fixer votre UPS au bâti
en passant les vis, écrous et rondelles
fournies à travers les oreilles de
montage et dans les glissières du bâti.
Montage (sur bâti à 2 poteaux)
Si vous installez le modèle UPS à 2 poteaux, vous aurez besoin du nécessaire d'installation à 2 poteaux, au sur bâti de Tripp Lite (modèle :
2POSTRMKITWM, vendu séparément). Consultez le manuel du nécessaire d'installation du propriétaire pour les procédures d'installation.
1
2
3
3
2
1
4
4
Montage (Tour)
Monter le système UPS en position verticale de tour à l'aide de la quincaillerie optionelle (Modèle # 2-9USTAND). L'utilisateur doit
déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation.
MISE EN GARDE! Le système IPS est très lourd. Faire attention en le soulevant et en l'installant. L'utilisateur doit bien stabiliser
l'UPS en le soulevant et en l'installant.
Ajuster les socles à une largeur de 176
mm (6,93 po) pour un UPS. Ajuster les
socles à une largeur de 306,5 mm
(12,07 po) pour un UPS et un module de
batterie externe. Aligner les socles
environ 25 mm (10 po) l'un de l'autre
Faites-vous aider par un ou plusieurs
assistants pour placer l'UPS dans les
socles. Placer l'UPS pour que le
panneau de commande soit au sommet
et faisant face à l'extérieur.
Faire pivoter le panneau de commande
pour mieux le voir quand l'UPS est
monté en tour. Insérer un petit
tournevis, ou un autre outil, dans les
fentes de chaque côté du panneau.
Sortir le panneau, le faire pivoter et le
remettre en place.
1
2
6. 93" (176 mm)
12. 07" (306. 5 mm)
