Router VPN WAN-Dual Gigabit
El Router VPN WAN-Dual Gigabit TL-ER6120 SafeStream
TM
de TP-LINK cuenta con
una excelente capacidad de procesamiento de datos así como múltiples y ponderosas
funciones como IPsec/PPTP/L2TP VPN, Equilibrio de cargas, Control de acceso,
Control de ancho de banda, Limite de sesión, Bloqueo de IM/P2P, Servidor PPPoE
etc., lo que satisface las necesidades de las pequeñas y medianas empresas, hoteles
y comunidades ya que varios usuarios exigen una red eficiente y fácil de utilizar que
cuente con un excelente nivel de seguridad.
Panel frontal
■
El panel frontal del TL-ER6120 se muestra en el siguiente esquema.
Panel frontalEsquema 1-1
LEDs
LED Estado Indica
PWR
Encendido El router está encendido
Apagado El router está apagado o su fuente de alimentación es
SYS
Parpadeando El router funciona adecuadamente
Encendido o
apagado
El router no funciona adecuadamente
Link/Act
Encendido Hay un dispositivo enlazado al Puerto correspondiente
Apagado No hay un dispositivo enlazado al Puerto correspondiente
Parpadeando El Puerto correspondiente transmite
o recibe datos
Speed
(Velocidad)
Encendido
(verde)
El Puerto corre a 1000Mbps
Encendido
(amarillo)
El Puerto corre a 100Mbps
Apagado
No hay un dispositivo enlazado al Puerto
correspondiente o el puerto corre a 10Mbps
DMZ
Encendido El Puerto funciona en el modo DMZ
Apagado El puerto funciona en el modo LAN
Descripción de la interfaz
Interfaz Descripción
WAN
El Puerto WAN está diseñado para conectar el Router a un modem por
DSL, Cable o Ethernet con el cable RJ45
LAN
El puerto LAN está diseñado para conectar el Router a equipos locales
PCs o switches con el cable RJ45
DMZ El puerto DMZ está diseñado para conectar al Router con los servidores
Console
(Consola)
El Puerto de la consola está diseñado para conectar con el Puerto serial
de u
n eq
uipo o terminal para monitorear y configurar el Router
Reinicio
Utilizar este botón para reiniciar el Router a su configuración de fábrica. Con el
router encendido, utilizar un pasador para presionar y sostener el botón de reinicio
(durante 4~5 segundos). Después de que SYS LED se apague, se deberá liberar el
botón de reinicio. Si SYS LED parpadea en alta frecuencia por dos o tres segundos,
significa que el Router se restauro de manera exitosa.
Panel posterior
■

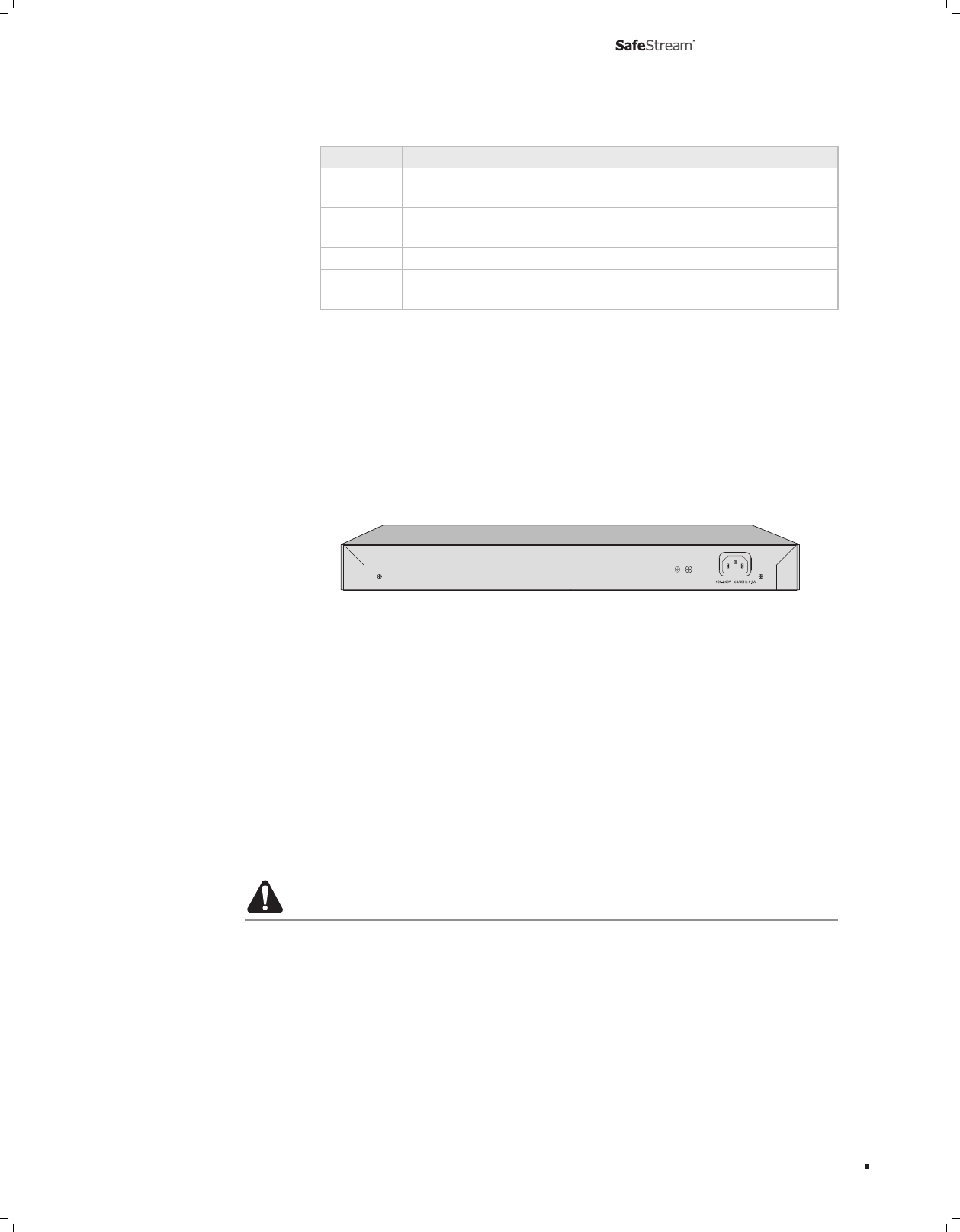

El panel posterior del TL-ER6120 se muestra en el siguiente esquema.
Panel posteriorEsquema 1-2
Enchufe de corriente
Conectar el conector hembra del cable de fuente de alimentación aquí, y el conector
macho al enchufe de corriente alterna. Asegúrese de que el voltaje de la fuente de
alimentación cumple con los requisitos del voltaje de entrada (100-240V~ 50/60Hz).
Terminal de puesta a tierra
El router ya cuenta con un mecanismo de protección contra descargas. También
puede poner el router a tierra utilizando el cable PE (Protección de tierra) del cable
de alimentación de corriente alterna o el cable de puesta a tierra. Para mayor
información, diríjase al Capitulo 3 Protección contra descargas.
Precaución: Por favor utilice el cable de energía que se proporciona.
