19

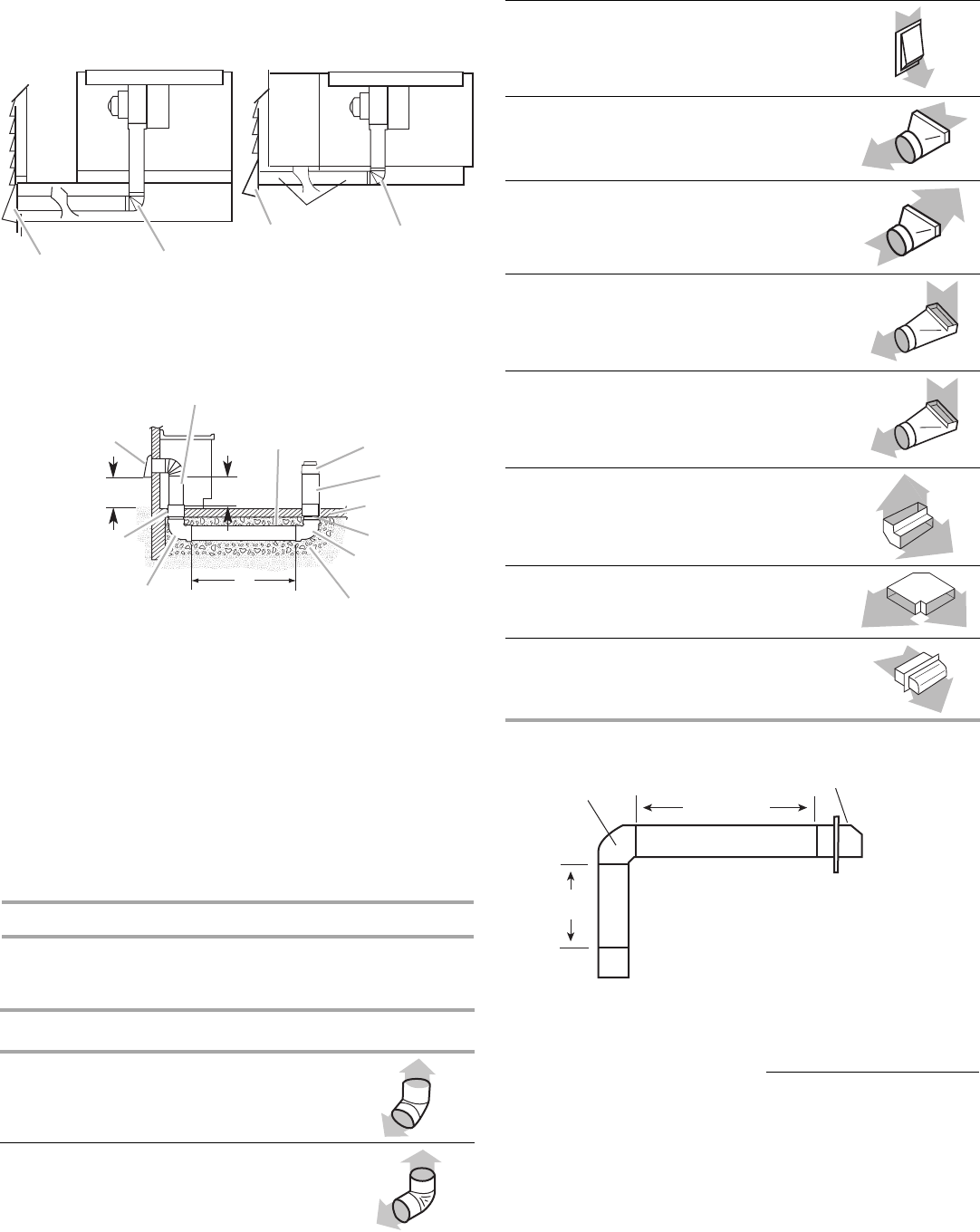

Installations sur dalle de béton - Évacuation par le mur
Calcul de la longueur du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (en pieds ou
mètres) de tous les composants utilisés dans le système.
Exemple de circuit d’évacuation
REMARQUE : On déconseille l’emploi d’un conduit flexible. Un
conduit flexible peut causer une contre-pression et des
turbulences d’air, qui réduisent considérablement la
performance.
Option 3 - Évacuation entre
les solives au plancher
Option 4 - Évacuation
derrière le garde-pieds du
placard
A. Bouche de décharge murale
B. Conduit de dia. 6" (15,2 cm)
pour sortie à travers le mur
A. Bouche de décharge murale
B. Conduit de dia. 6" (15,2 cm)
pour sortie à travers le mur
A. Bouche de décharge murale
B. Conduit métallique de dia. 6" (15,2 cm)
C.16" (40,6 cm) maximum
D.Conduit PVC dia. 6" (15,2 cm) (pour égout)
E.Conduit métallique de dia. 6" (15,2 cm)
F. Raccord PVC de dia. 6" (15,2 cm)
G. Dalle de béton
H.Conduit PVC pour égout de dia. 6" (15,2 cm)
I.Coude à 90° en PVC pour égout de dia. 6" (15,2 cm)
J. Gravier ou sable compacté tout autour du tuyau.
K.30 pi (9,1 m) max.
L.Coude à 90° en PVC pour égout de dia. 6" (15,2 cm)
M.Raccord PVC de dia. 6" (15,2 cm)
N.12" (30,5 cm) minimum
Composant Conduit de diamètre de 6"
(15,2 cm)
Coude à 45° 2,5 pi
(0,8 m)
Coude à 90° 5,0 pi
(1,5 m)
A
B
3¹⁄₄" x 10"
(8,3 x 25,4 cm)
6" (15,2 cm) 0 pi
(0,0 m)
Raccord de 3¹⁄₄" x 10"
(8,3 cm x 25,4 cm) vers
6" (15,2 cm)
4,5 pi
(1,4 m)
Raccord de 6" (15,2 cm) vers
3¹⁄₄" x 10"
(8,3 cm x 25,4 cm)
1 pi
(0,3 m)
Raccord coudé à 90° de 3¹⁄₄" x
10" (8,3 cm x 25,4 cm)
vers 6" (15,2 cm)
5,0 pi
(1,5 m)
Raccord coudé à 90° de 6"
(15,2 cm) vers 3¹⁄₄" x 10"
(8,3 cm x 25,4 cm)
5,0 pi
(1,5 m)
Coude à 90° de
3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 5,0 pi
(1,5 m)
Coude plat de
3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 12 pi
(3,7 m)
Bouche de décharge murale de
3¹⁄₄" x 10" (8,3 cm x 25,4 cm)
0 pi
(0,0 m)
1 coude à 90° = 5 pi (1,5 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
1 bouche de décharge murale = 0 pi (0 m)
Longueur totale = 13 pi (3,9 m)
coude à 90˚
2 pi
(0,6 m)
6 pi (1,8 m)
bouche de décharge murale
