95 Appendix B

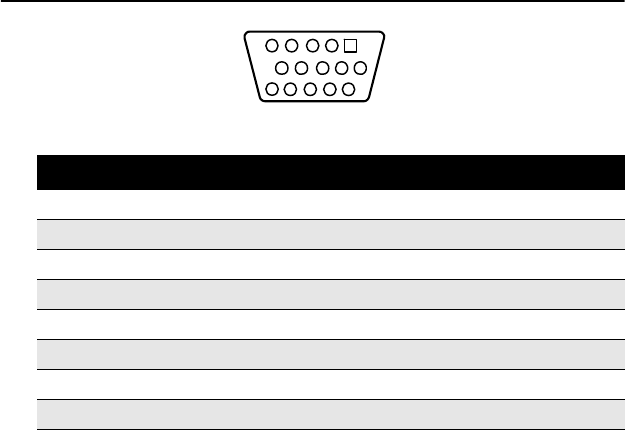

B.4 VGA Connector (VGA1)
Table B.4: VGA connector (VGA1)
Pin Signal Pin Signal
1 RED 9 VCC
2 GREEN 10 GND
3 BLUE 11 N/C
4N/C12SDT
5 GND 13 H-SYNC
6 GND 14 V-SYNC
7 GND 15 SCK
5
15
1
11
10 6
