3 GPS-anslutning
2(Orange)NMEA OUT +
4(Green)GPS IN -
5(Yellow)GPS IN +
6(Black)NMEA OUT -
6(Black)
NMEA OUT -
7(White)
STEREO L-CH
ge)NMEA OUT
Shield(GND)
8(Red)
STEREO R-CH
4(Green)
GPS IN -
5(Yellow)
GPS IN +
2(Orange)
NMEA OUT +
3(Empty)
Anslut GPS-kabeln (medföljer) med anslutningskontakten enligt pilmarkeringarna. Stiftdetal-
jerna ska vara informerande.
Stift/Uttag Kabelfärg: Funktion
1 Avskärmning JORD
2 Orange NMEA UT (+) (NMEA0183)
3 Program/klona
(används inte)
4 Grön NMEA IN (-) (NMEA0183)
5 Gul NMEA IN (+) (NMEA0183)
6 Svart NMEA UT (-) (NMEA0183)
SPK - Extern högtalare - FM-stereo (vänster kanal)
SPK - Extern högtalare - FM-stereo (höger kanal)
SPK - Extern högtalare - VHF
Externa högtalare

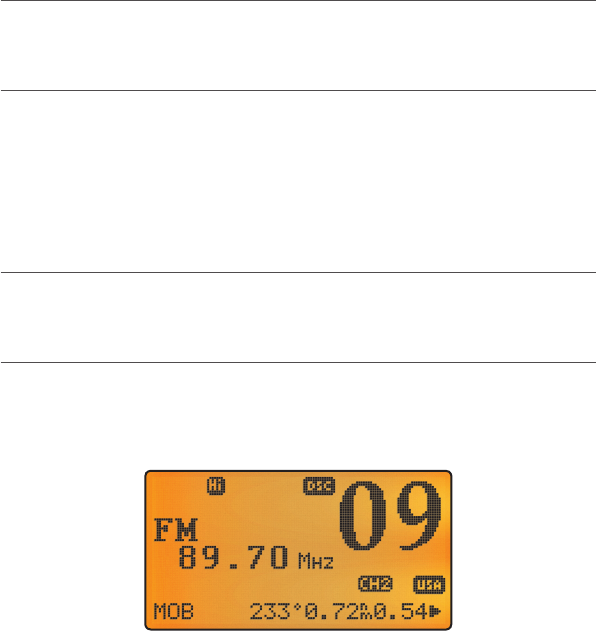

- FM Stereo: Du kan ansluta 2 x 2W 8Ω högtalare till SPK-kontakt för Stereoljud i FM stereo
radio - ELLER
- VHF: Du kan ansluta 1 x 2 W 8Ω eller 1 x 4 W 4Ω högtalare till SPK-anslutningen.
SPK
Lowrance - LVR-880 Installationsanvisningar12
