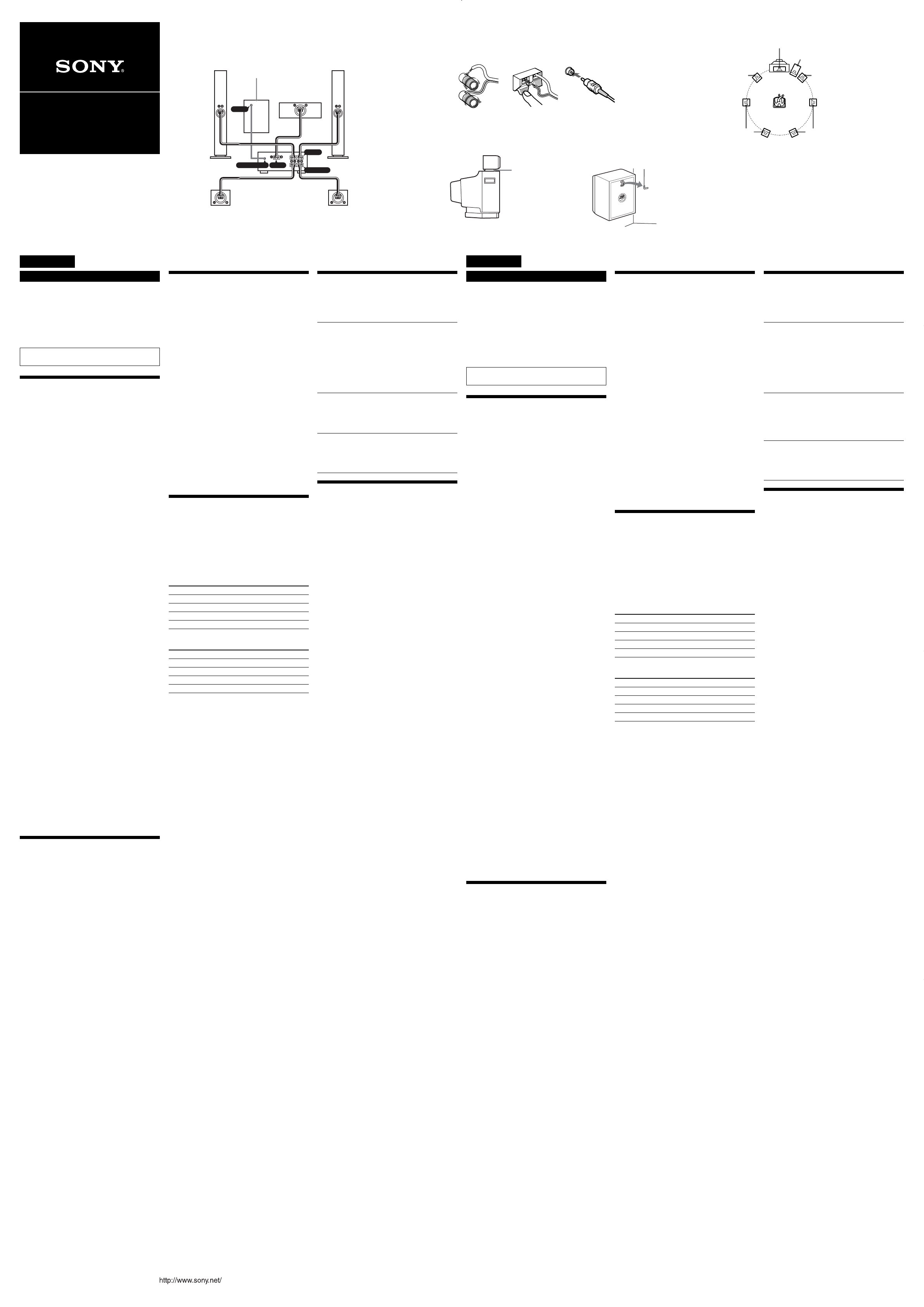

Sony SS-MFS500H Portable Speaker User Manual



2004 Sony Corporation Printed in China
Français
Positioning the speakers
Location of each speaker (C)
Each speaker should face the listening position. Better
surround effect will result if all speakers are set at the
same distance from the listening position.
Place the front speakers at a suitable distance to the left
and right of the television.
Place the subwoofer (not supplied) on either side of the
television.
Place the center speaker on the top-center of the TV set.
The placement of surround speakers greatly depends on
the confi guration of the room. The surround speakers
may be placed on both sides of the listening position A or
behind the listening position B.
Setting the center speaker (D)
To put the center speaker on your TV set, attach a foot
pads (supplied) to each bottom corner of the speaker, and
make sure that the speaker is completely fl at on top of
the TV.
Setting the surround speakers (E)
To hang the surround speaker with a hook (not supplied)
on the wall.
You are responsible for the proper selection and use of
mounting hardware that you purchase at hardware stores,
and for the proper and safe mounting of the speakers.
Note
Be sure to place the speaker in a fl at, horizontal place.
Setting the amplifi er
When connecting to an amplifi er with internal multi
channel decoders (Dolby Digital*, DTS**, etc.), you should
use the setup menus for the amplifi er to specify the
parameters of your speaker system.
The setup menus for the amplifi er differ depending on
whether or not a subwoofer (not supplied) is used.
See the table below for the proper settings. For details
on the setting procedure, refer to the manual that was
provided with your amplifi er.
Speaker setup (Subwoofer is used)
For Set to
Front speakers LARGE*** or SMALL
Center speaker SMALL
Surround speakers SMALL
Subwoofer (Not supplied) ON (or YES)
Speaker setup (Subwoofer is not used)
For Set to
Front speakers LARGE
Center speaker SMALL
Surround speakers SMALL
Subwoofer (Not supplied) OFF (or NO)
* “Dolby” and the dou ble-D symbol are trade marks of
Dolby Laboratories.
** “DTS” and “DTS Digital Surround” are registered
trademarks of Digital Theater Sys tems, Inc.
*** If you use a subwoofer, the amplifi er’s front speaker
“LARGE” setting is recommended. However, if
distortion occurs, set the front speaker setting to
“SMALL.”
Precautions
On safety
• Before operating the system, be sure that the operating
voltage of the system is identical with that of your local
power supply.
• Should any liquid or solid object fall into the system,
unplug the system’s power cord and have the system
checked by qualifi ed personnel before operating it any
further.
On operation
• Do not drive the speaker system with a continuous
wattage exceeding the maximum input power of the
system.
• If the polarity of the speaker connections are not correct,
the bass tones will be weak and the position of the
various instruments obscure.
• Contact between bare speaker wires at the speaker
terminals may result in a short-circuit.
• Before connecting, turn off the amplifi er to avoid
damaging the speaker system.
• The speaker grille cannot be removed. Do not attempt
to remove the grille on the speaker system. If you try to
remove it, you may damage the speaker (for center and
surround speakers only).
• The volume level should not be turned up to the point
of distortion.
If you encounter color irregularity on a
nearby TV screen
The front and center speakers are magnetically shielded
to allow it to be installed near a TV set. However, color
irregularities may still be observed on certain types of
TV sets. As the surround speakers are not magnetically
shielded, we recommend that you place the surround
speakers slightly further away from TV set.
If color irregularity is observed...
cTurn off the TV set, then turn it on again in 15 to 30
minutes.
If color irregularity is observed again...
cPlace the speakers further away from the TV set.
If howling occurs
Reposition the speakers or turn down the volume on the
amplifi er.
On placement
• Do not set the speakers in an inclined position.
• Do not place the speakers in locations that are:
—Extremely hot or cold
—Dusty or dirty
—Very humid
—Subject to vibrations
—Subject to direct sunlight
• Use caution when placing the speaker on a specially
treated (waxed, oiled, polished, etc.) fl oor, as staining or
discoloration may result.
On cleaning
Clean the speaker cabinets with a soft cloth lightly
moistened with a mild detergent solution or water. Do
not use any type of abrasive pad, scouring powder or
solvent such as alcohol or benzine.
If you have any questions or problems concerning your
speaker system, please consult your nearest Sony dealer.
Hooking up the system
Connect the speaker system to the speaker output
terminals of an amplifi er (A).
Make sure power to all components (included the
subwoofer) is turned off before starting the hook-up.
Notes (B)
•Make sure the plus (+) and the minus (–) terminals on
the speakers are matched to the corresponding plus (+)
and minus (–) terminals on the amplifi er.
•Be sure to tighten the screws of the speaker terminals
securely as loose screws may become a source of noise.
•Make sure all connections are fi rm. Contact between
bare speaker wires at the speaker terminals may cause a
short-circuit.
•For details regarding the connections on the amplifi er
side, refer to the manual provided with your amplifi er.
Tip
Black or black striped wires are minus (–) in polarity, and
should be connected to the minus (–) speaker terminals.
Speaker System
SS-SFCR500H
WARNING
To prevent fi re or shock hazard, do not expose the
unit to rain or moisture.
To prevent fi re, do not cover the ventilation of the
apparatus with news papers, table-cloths, curtains, etc.
And don’t place lighted candles on the apparatus.
To prevent fi re or shock hazard, do not place objects fi lled
with liquids, such as vases, on the apparatus.
To avoid electrical shock, do not open the cabinet. Refer
servicing to qualifi ed personnel only.
Do not install the appliance in a confi ned space, such
as a bookcase or built-in cabinet.
Troubleshooting
Should you encounter a problem with your speaker
system, check the following list and take the indicated
measures. If the problem persists, consult your nearest
Sony dealer.
There is no sound from the speaker system.
•Make sure all the connections have been
correctly made.
•Make sure the volume on the amplifi er has
been turned up properly.
•Make sure the program source selector on the
amplifi er is set to the proper source.
•Check if headphones are connected. If they
are, disconnect them.
There is hum or noise in the speaker output.
•Make sure all the connections have been
correctly made.
•Make sure none of the audio components are
positioned too close to the TV set.
The sound has suddenly stopped.
•Make sure all the connections have been
correctly made. Contact between bare speaker
wires at the speaker terminals may cause a
short-circuit.
Specifi cations
SS-MFS500H (Front speakers)
Speaker system 2-way, magnetically
shielded
Loud speaker units Woofer: 10 cm
cone type × 2
Tweeter: 2.5 cm,
balanced dome type
Enclosure type Bass refl ex
Rated impedance 8 ohms
Power handling capacity Maximum input power:
120 watts
Sensitivity level 85 dB (1 W, 1 m )
Frequency range 50 Hz - 50,000 Hz
Dimensions (w/h/d) Approx. 232 × 985 × 270 mm
including front grille
Mass Approx. 8.0 kg
Supplied accessory Speaker cord 2.5 m (2)
SS-CN250 (Center speaker)
Speaker system Full range, magnetically
shielded
Speaker units 10 cm, cone type × 2
Enclosure type Bass refl ex
Rated impedance 8 ohms
Power handling capacity Maximum input power:
100 watts
Sensitivity level 88 dB (1 W, 1 m)
Frequency range 85 Hz - 20,000 Hz
Dimensions (w/h/d) Approx. 355 × 130 × 144 mm
including front grill
Mass Approx. 2.6 kg
Supplied accessories Speaker cord 2.5 m (1)
Foot pads (4)
SS-SR250 (Surround speakers)
Speaker system Full range
Speaker unit 10 cm, cone type
Enclosure type Bass refl ex
Rated impedance 8 ohms
Power handling capacity Maximum input power:
100 watts
Sensitivity level 85 dB (1 W, 1 m)
Frequency range 85 Hz - 20,000 Hz
Dimensions (w/h/d) Approx. 180 × 130 × 146 mm
including front grill
Mass Approx. 1.4 kg
Supplied accessory Speaker cord 10 m (2)
Design and specifi cations are subject to change without
notice.
E
e
E
e
E
e
E
e
B
AA
BB
Center
Centrale
Subwoofer (Not supplied)
Caisson de grave (Non fourni)
Surround (Right)
Surround (droite)
Front (Left)
Avant
(gauche)
Surround (Left)
Surround
(gauche)
C
Front (Right)
Avant (droite)
English
4-254-580-11(1)
LINE IN
WOOFER OUT
FRONT
CENTER
SURROUND
R
R
L
L
A
Front (Right)
Avant (droite)
Center
Centrale
Subwoofer (Not supplied)
Caisson de grave (Non fourni)
Front (Left)
Avant (gauche)
Surround (Right)
Surround (droite)
Surround (Left)
Surround (gauche)
Amplifi er
Amplifi cateur
2.5 m
2,5 m
2.5 m
2,5 m
2.5 m
2,5 m
10 m
10 m
DE
Hook
Crochet
Foot pads
Tampons
autocollants
Emplacement des enceintes
Position de chaque enceinte (C)
Chaque enceinte doit être dirigée vers la position
d’écoute. L’effet surround sera bien meilleur si toutes les
enceintes sont à égale distance de la position d’écoute.
Installez les enceintes avant à une distance adéquate à
droite et à gauche du téléviseur.
Installez le caisson de grave (non fourni) à droite ou à
gauche du téléviseur.
Installez l’enceinte centrale sur le téléviseur.
L’emplacement des enceintes surround dépend en grande
partie de la confi guration de la pièce. Les enceintes
surround peuvent être installées de chaque côté de la
position d’écoute A ou derrière la position d’écoute B.
Installation de l’enceinte centrale (D)
Pour installer l’enceinte centrale sur votre téléviseur, fi xez
les tampons (fournis) à chaque coin inférieur de l’enceinte
en vérifi ant que l’enceinte est bien à plat sur le dessus du
téléviseur.
Installation des enceintes surround
(E)
Pour suspendre au mur l’enceinte surround à l’aide d’un
crochet (non fourni).
La sélection, l’achat et l’utilisation du matériel de montage
dépend de votre responsabilité, ainsi que l’installation des
enceintes.
Remarque
Veillez à placer l’enceinte dans un endroit parfaitement
plan et horizontal.
Réglage de l’amplifi cateur
Lors du raccordement à un amplifi cateur avec des
décodeurs multi-voies internes (Dolby Digital*, DTS**,
etc.), vous devez utiliser les menus de confi guration de
l’amplifi cateur pour spécifi er les paramètres de votre
système acoustique.
Les menus d’installation de l’amplifi cateur diffèrent selon
qu’un caisson de grave (non fourni) est utilisé ou pas.
Reportez-vous au tableau ci-dessous pour connaître les
réglages qui conviennent. Pour obtenir davantage de
détails sur la procédure de réglage, reportez-vous au
manuel fourni avec votre amplifi cateur.
Réglage des enceintes (avec un caisson de grave)
Pour les Réglez sur
Enceintes avant LARGE*** ou SMALL
Enceintes centrales SMALL
Enceintes surround SMALL
Caisson de grave (Non fourni) ON (ou YES)
Réglage des enceintes (sans caisson de grave)
Pour les Réglez sur
Enceintes avant
LARGE
Enceintes centrales
SMALL
Enceintes surround
SMALL
Caisson de grave (Non fourni)
OFF (ou NO)
* « Dolby » et le symbole double D sont des marques
commerciales de Dolby Laboratories.
** « DTS » et « DTS Digital Surround » sont des marques
commerciales déposées de Digital Theater Systems,
Inc.
*** Si vous utilisez un caisson de grave, le réglage
« LARGE » des enceintes avant de l’amplifi cateur est
recommandé. Toutefois, en cas de distorsion, réglez
l’enceinte avant sur « SMALL ».
Précautions
Sécurité
• Avant de mettre le système en service, assurez-vous que
sa tension de fonctionnement est identique à celle de
l’alimentation secteur locale.
• Si un liquide ou un solide pénètre dans le système,
débranchez le cordon d’alimentation du système et
faites vérifi er le système par un professionnel avant de
l’utiliser à nouveau.
Fonctionnement
• Ne pas faire fonctionner le système acoustique
continuellement à une puissance dépassant sa puissance
d’entrée maximale.
• Si la polarité des connexions d’enceintes n’est pas
correcte, les graves seront faibles et la position des
différents instruments de musique indistincte.
• Le contact des fi ls d’enceinte dénudés au niveau des
bornes de l’enceinte peut provoquer un court-circuit.
• Avant de raccorder les enceintes, éteignez
l’amplifi cateur pour éviter d’endommager le système
acoustique.
• Les grilles des enceintes ne peuvent pas être retirées.
N’essayez pas de les enlever car les enceintes pourraient
être endommagées (pour les enceintes centrale et
surround uniquement).
• Le volume sonore ne doit pas être élevé au point que le
son en soit déformé.
Si les couleurs sont anormales sur un écran de
téléviseur situé à proximité
Les enceintes avant et centrale possèdent un blindage
magnétique afi n de permettre leur installation à proximité
d’un téléviseur. Toutefois, des irrégularités de couleur
peuvent être observées sur certains types de téléviseurs.
Etant donné que les enceintes surround ne possèdent pas
de blindage magnétique, nous vous conseillons d’éloigner
un peu les enceintes surround du téléviseur.
Si les couleurs sont anormales…
cMettez le téléviseur hors tension, puis remettez-le sous
tension 15 à 30 minutes plus tard.
Si les couleurs restent anormales…
cEloignez les enceintes du téléviseur.
Si un sifflement se produit
Repositionnez les enceintes ou réduisez le volume sur
l’amplifi cateur.
Emplacement
• N’installez pas les enceintes en position inclinée.
• N’installez pas les enceintes dans des endroits :
—Extrêmement chauds ou froids
—Poussiéreux ou sales
—Très humides
—Sujets à des vibrations
—Exposés à la lumière directe du soleil
• Prenez les précautions nécessaires lors de l’installation
des enceintes sur un plancher traité (ciré, huilé,
verni, etc.) pour éviter l’apparition de taches ou la
décoloration du sol.
Nettoyage
Nettoyez les coffrets d’enceintes avec un chiffon doux
légèrement imprégné d’une solution détergente neutre ou
d’eau. Ne pas utiliser de tampons abrasifs, de poudre à
récurer ni de solvants, comme l’alcool ou l’essence.
Pour toute question ou diffi culté concernant votre
système acoustique, veuillez consulter votre revendeur
Sony.
Raccordement du système
acoustique
Raccordez le système acoustique aux bornes d’enceintes
de l’amplifi cateur (A).
Avant de raccorder les cordons, assurez-vous que tous les
appareils (caisson de grave compris) sont hors tension.
Remarques (B)
• Assurez-vous que les bornes plus (+) et moins (–) des
enceintes correspondent aux bornes plus (+) et moins (–)
de l’amplifi cateur.
• Veillez à bien serrer les vis des bornes d’enceintes, car
des vis desserrées peuvent être une source de parasites.
• Veillez à insérer à fond les fi ls dans les bornes. Le
contact des fi ls d’enceinte dénudés au niveau des bornes
de l’enceinte peut provoquer un court-circuit.
• Pour les raccordements côté amplifi cateur, reportez-
vous au manuel fourni avec l’amplifi cateur.
Conseil
Les fi ls noirs ou rayés noirs ont une polarité négative (–)
et doivent être reliés aux bornes moins (–) des enceintes.
AVERTISSEMENT
Pour éviter tout risque d’incendie ou d’électrocution,
ne pas exposer cet appareil à la pluie ou à l’humidité.
Pour prévenir tout risque d’incendie, ne couvrez pas
les orifi ces d’aération de l’appareil avec des journaux,
nappes, rideaux, etc. Et ne placez pas de bougies allumées
sur l’appareil.
Pour prévenir tout risque d’incendie ou d’électrocution,
ne posez aucun objet rempli de liquide, comme un vase,
sur l’appareil.
Pour prévenir tout risque d’électrocution, n’ouvrez
jamais le coffret. Adressez-vous à un personnel qualifi é
uniquement pour toute intervention sur l’appareil.
N’installez pas l’appareil dans un espace confi
comme dans une bibliothèque ou un meuble encastré.
Guide de dépannage
En cas de problème, veuillez vérifi er les points de la
liste suivante et prendre les mesures nécessaires. Si le
problème persiste, consultez votre revendeur Sony le plus
proche.
Le système acoustique n’émet aucun son.
•Assurez-vous que tous les raccordements ont
été effectués correctement.
•Assurez-vous que le volume de l’amplifi cateur
est réglé correctement.
•Assurez-vous que le sélecteur de source de
l’amplifi cateur est réglé sur la source correcte.
•Vérifi ez si un casque n’est pas raccordé et, le
cas échéant, débranchez-le.
Bourdonnement ou bruit sur la sortie
d’enceintes.
•Assurez-vous que tous les raccordements ont
été effectués correctement.
•Assurez-vous qu’aucun des appareils audio ne
se trouve trop près du téléviseur.
Le son est coupé subitement.
•Assurez-vous que tous les raccordements ont
été effectués correctement. Le contact des fi ls
d’enceinte dénudés au niveau des bornes de
l’enceinte peut provoquer un court-circuit.
Spécifi cations
SS-MFS500H (Enceintes avant)
Système d’enceintes 2 voies, blindage
magnétique
Haut-parleurs Woofer : 10 cm, type
conique × 2
Tweeter : 2,5 cm, type
dôme équilibré
Type d’enceinte Bass refl ex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée
maximum : 120 W
Niveau de sensibilité 85 dB (1 W, 1 m)
Plage de fréquences de 50 à 50.000 Hz
Dimensions (l/h/p) Env. 232
×
985
×
270 mm,
avec la grille avant
Poids Env. 8,0 kg
Accessoire fourni Cordon d’enceinte 2,5 m (2)
SS-CN250 (Enceinte centrale)
Système d’enceintes Pleine gamme, blindage
magnétique
Haut-parleurs 10 cm, type conique
×
2
Type d’enceinte Bass refl ex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée
maximum : 100 W
Niveau de sensibilité 88 dB (1 W, 1 m)
Plage de fréquences de 85 à 20.000 Hz
Dimensions (l/h/p) Env. 355
×
130
×
144 mm,
avec la grille avant
Poids Env. 2,6 kg
Accessoires fournis Cordon d’enceinte 2,5 m (1)
Tampons autocollants (4)
SS-SR250 (Enceintes arrière)
Système d’enceintes Pleine gamme
Haut-parleur 10 cm, type conique
Type d’enceinte Bass refl ex
Impédance nominale 8 ohms
Capacité de puissance admissible
Puissance d’entrée
maximum : 100 W
Niveau de sensibilité 85 dB (1 W, 1 m)
Plage de fréquences de 85 à 20.000 Hz
Dimensions (l/h/p) Env. 180
×
130
×
146 mm,
avec la grille avant
Poids Env. 1,4 kg
Accessoires fournis Cordon d’enceinte 10 m (2)
La conception et les spécifi cations sont sujettes à
modifi cation sans préavis.
